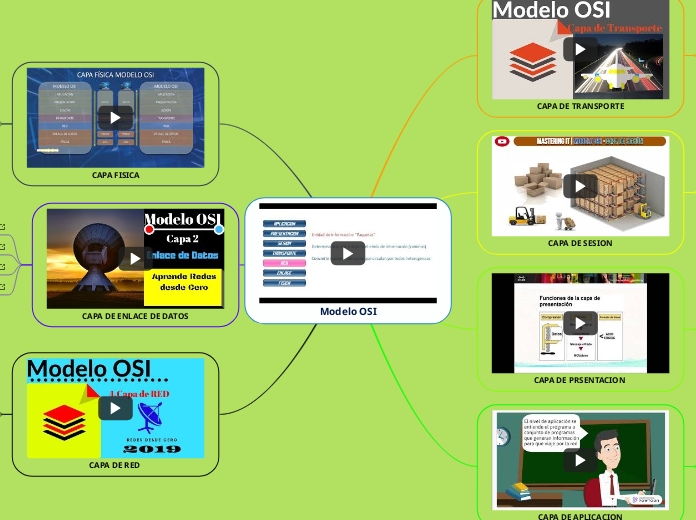

Modelo OSI

Segmento

La capa de transporte TCP/IP garantiza que los paquetes lleguen en secuencia y sin errores, al intercambiar la confirmación de la recepción de los datos y retransmitir los paquetes perdidos. Este tipo de comunicación se conoce como transmisión de punto a punto.

Repetidores: Se utilizan para extender la longitud de la red. Fueron creados para regenerar y amplificar señales débiles, extendiendo así la longitud de la red. La función básica de un repetidor es remodelar y reamplificar la señal de datos a su nivel original.Amplificadores: Aparato o dispositivo para aumentar la amplitud o la intensidad de un fenómeno físico, en especial el que amplifica la intensidad de una corriente eléctrica que llega hasta él.Estrellas pasivas: En la topología estrella todas las computadoras están conectadas a un concentrador o hub central desde el cual se redireccionan los datos al computador adecuado.Multiplexores: Los multiplexores son circuitos combinacionales con varias entradas y una salida de datos, y están dotados de entradas de control capaces de seleccionar una de las entradas de datos para permitir su transmisión desde la entrada seleccionada a la salida que es única.Concentrador: Un concentrador combina un segmento de red Ethernet.MODEMS: Módem es un acrónimo formado por dos términos: modulación y demodulación. Se trata de un aparato utilizado en la informática para convertir las señales digitales en analógicas y viceversa, de modo tal que éstas puedan ser transmitidas de forma inteligible.Códecs: Un Codec es una pieza de software capaz de convertir una señal analógica a una digital para transmitirla sobre una red de datos.Cables conectores: Un conector eléctrico es un dispositivo para unir circuitos eléctricos. ​ La conexión puede ser temporal, como para equipos portátiles, puede exigir una herramienta para montaje y desmontaje o puede ser una unión permanente entre dos cables o aparatos.Puente: Los puentes se utilizan para conectar segmentos de red independientes y actúan como rutas entre dos nodos. Cuando están conectados por un puente, los segmentos de red se comunican como si fueran un solo segmento de red.

TCP: Servicio con conexión, se establece una sesión entre ambos host.Garantiza la fidelidad de los datos, creando una secuencia de datos para su entrega.Es mucho mas lento, ya que necesita comprobar que el paquete se haya recibido completo, ya que si no, se deberá reenviar el tramo faltante para completar el servicio.Permite una comunicación de uno a uno.UDP: Servicio sin conexión, no se necesita establecer una sesión entre host.No garantiza la fidelidad de los datos y no crea ninguna secuencia al entregar.Es mas rápido, solo se encarga de entregar los paquetes en el menor tiempo posible, por lo que no le interesa si llegan completos o no.Permite comunicaciones de uno a uno y de uno a muchos.spx: SPX (del inglés Sequenced Packet Exchange - Intercambio de Paquetes Secuenciados) es un antiguo protocolo de red de Novell perteneciente al sistema operativo NetWare utilizado para controlar la entrega de datos a través de una red de área local (y en menor medida en una WAN) mediante el protocolo IPX

Datos

Esta capa es la que se encarga de mantener y controlar el enlace establecido entre dos ordenadores que están transmitiendo datos. Por lo tanto, el servicio provisto por esta capa es la capacidad de asegurar que, dada una sesión establecida entre dos máquinas, la misma se pueda efectuar para las operaciones definidas de principio a fin, reanudándolas en caso de interrupción.

GatewayLas puertas de enlace son dispositivos de conexión multipropósito para crear uniones entre redes diferentes. Son capaces de convertir el formato de los paquetes de un entorno, a otro formato. Funcionan como agentes de mensajería que toman datos de un sistema, los interpretan y transfieren a otro sistema.

RPC: Es un protocolo que permite aun programa de ordenador ejecutar código en otra maquina remota sin tener que preocuparse por las comunicaciones entre ambos. las rpc son muy utilizadas dentro del paradigma cliente - servidor. SCP: es básicamente idéntico al protocolo rcp diferencia de este, los datos son cifrados durante su transferencia para evitar que potenciales packs sniffers extraigan información útil de los paquetes de datos ASP: es un protocolo intermedio que se basa en la parte superior de AppleTalk, protocolo de transacciones ATP que es el original fiable de nivel de sesión, protocolo de AppleTalk

Datos

Se ocupa de los aspectos de sintaxis y semántica de la información que se transmite y no del movimiento fiable de bits de un lugar a otro. Es tarea de este nivel la codificación de de datos conforme a lo acordado previamente. Para posibilitar la comunicación de ordenadores con diferentes representaciones de datos. También se puede dar aquí la comprensión de datos. En esta capa se ubican los gateways y el software

ans.1: es un protocolo de nivel de presentación en el modelo osi usado para representar datos independientemente de la maquina que se este usando y sus formas de representación internas, el protocolo SNMP usa el ASN.1 para representar sus objetos gestionables MIME: son una serie de convenciones o especificaciones dirigidas al intercambio atreves de internet de todo tipo de archivos(texto, audio, video, etc.) de forma transparente para el usuario una parte importante de MIME esta de década a mejoras las posibilidades de transferencia de texto en distintos idiomas y alfabetos.

Datos

Es en este nivel donde se puede definir un terminal virtual de red abstracto, con el que los editores y otros programas pueden ser escritos para trabajar con él. Así, esta capa proporciona acceso al entorno OSI para los usuarios y también proporciona servicios de información distribuida. En esta capa se ubican los gateways y el software. Protocolos utilizados

no tiene :)

POP: El protocolo POP, siglas de Post Office Protocol (Protocolo de Oficina Postal), sirve para sincronizar el correo electrónico de Gmail con cualquier cliente de correo compatible, como Outlook, Thunderbird o Apple MailSMTP: SMTP, Simple Mail Transfer Protocol por sus siglas en inglés, es un protocolo o conjunto de reglas de comunicación que utilizan los servidores de correo electrónico para enviar y recibir e-mails.FTP: FTP es el acrónimo de «Protocolo de Transferencia de Ficheros» (en inglés, File Transfer Protocol). FTP es un protocolo que se utiliza para transferir todo tipo de archivos entre equipos conectados a una red, por ejemplo Internet.DNS: Es un sistema de nomenclatura jerárquica para computadoras, servicios o cualquier recurso conectado a internet o a una red privada. Asocia información variada con nombres de dominio asignado a cada uno de los participantes. su función mas importante es traducir nombres inteligibles para las personas en identificadores vinarios asociados a los equipos conectados a la red, esto con el propósito de poder localizar y direccionar estos equipos mundialmente TELNET: Protocolo de red que sirve para manejar remotamente una maquina como si estuviéramos sentados delante de ella. Para que la conexión funcione, como en todos los servicios de internet, la maquina a la que se accede debe tener un programa especial que reciba y gestione las conexiones.

BIT

Los medios no transportan la trama como una única entidad. Los medios transportan señales, una por vez, para representar los bits que conforman la trama. Existen tres tipos básicos de medios de red en los cuales se representan los datos: x Cable de cobre x Fibra x Inalámbrico La presentación de los bits -es decir, el tipo de señal- depende del tipo de medio. Para los medios de cable de cobre, las señales son patrones de pulsos eléctricos. Para los medios de fibra, las señales son patrones de luz. Para los medios inalámbricos, las señales son patrones de transmisiones de radio.

hubs: Su principal cometido es conectar varios ordenadores entre sí y reenviar inmediatamente los datos recibidos. Los hubs suelen ser de plástico, necesitan una fuente de alimentación externa para funcionar y contienen entre 4 y 16 puertos, es decir, conexiones físicas.Cables de red: Cable de conexión (patch cord) también llamado cable de red, se usa en redes de computadoras o sistemas informáticos o electrónicos para conectar un dispositivo electrónico con otro. Está compuesto por cobre y cubierto de plástico. Repetidor: Un repetidor Wifi es un dispositivo tecnológico que permite mejorar la potencia de la señal Wifi y aumentar su cobertura para que llegue a todos los espacios de la vivienda. Se usa para las conexiones a internet que se realizan por Wifi y no por cable de red.

x IEEE estándar 802.11: Comúnmente denominada Wi-Fi, se trata de una tecnología LAN inalámbrica (Red de área local inalámbrica, WLAN) que utiliza una contención o sistema no determinista con un proceso de acceso a los medios de Acceso múltiple con detección de portadora/Prevención de colisiones (CSMA/CA). x IEEE estándar 802.15: Red de área personal inalámbrica (WPAN) estándar, comúnmente denominada "Bluetooth", utiliza un proceso de emparejamiento de dispositivos para comunicarse a través de una distancia de 1 a 100 metros. x IEEE estándar 802.16: Comúnmente conocida como WiMAX (Interoperabilidad mundial para el acceso por microondas), utiliza una topología punto a multipunto para proporcionar un acceso de ancho de banda inalámbrico. x Sistema global para comunicaciones móviles (GSM): Incluye las especificaciones de la capa física que habilitan la implementación del protocolo Servicio general de radio por paquetes (GPRS) de capa 2 para proporcionar la transferencia de datos a través de redes de telefonía celular móvil. IEEE 802.11a: opera en una banda de frecuencia de 5 GHz y ofrece velocidades de hasta 54 Mbps. Posee un área de cobertura menor y es menos efectivo al penetrar estructuras edilicias ya que opera en frecuencias superiores. Los dispositivos que operan conforme a este estándar no son interoperables con los estándares 802.11b y 802.11g descritos a continuación. IEEE 802.11b: opera en una banda de frecuencia de 2.4 GHz y ofrece velocidades de hasta 11 Mbps. Los dispositivos que implementan este estándar tienen un mayor alcance y pueden penetrar mejor las estructuras edilicias que los dispositivos basados en 802.11a. IEEE 802.11g: opera en una frecuencia de banda de 2.4 GHz y ofrece velocidades de hasta 54 Mbps. Por lo tanto, los dispositivos que implementan este estándar operan en la misma radiofrecuencia y tienen un alcance de hasta 802.11b pero con un ancho de banda de 802.11a. IEEE 802.11n: el estándar IEEE 802.11n se encuentra actualmente en desarrollo. El estándar propuesto define la frecuencia de 2.4 Ghz o 5 GHz. La velocidad típica de transmisión de datos que se espera es de 100 Mbps a 210 Mbps con un alcance de distancia de hasta 70 metros.

Paquetes

La capa de enlace de datos es la responsable de del intercambio de datos entre un host cualquiera, y la red a la que está conectado. Permitiendo una correcta comunicación entre las capas superiores (Red, Transporte y Aplicación) y el medio físico de transporte de datos. Su principal objetivo es la de proveer una comunicación segura entre dos nodos pertenecientes a una misma red o subred, para ello se encarga de la notificación de errores, de la topología de la red y el control del flujo en la transmisión de las tramas.

Bridge: Estos son dispositivos de nivel físico, ya que operan sobre los marcos de ethernet. Aqui los marcos que le llegan no son enviados a las demás adaptadores sino que este lo examina y lo envia a la interfaz que lleva el destino.Switch o conmutadorEl switch es un puente de múltiples puertos, es un dispositivo de capa de enlace de datos. El conmutador es muy eficiente, realiza una verificación de errores antes de reenviar paquetes. En otras palabras, el conmutador divide el dominio de colisión de los hosts, pero el dominio de difusión sigue siendo el mismo.

ISO: HDLC(Control de enlace de datos de alto nivel IEEE: 802.2(LLC)802.3(Ethernet)802.5(Token Ring)802.11(Wireless LAN [LAN INALAMBRICA])ITU: Q.922(Estándar de fríame relay)Q.921(Estándar de enlace de datos ISDN)HDLC(Control de enlace de datos de alto nivel)ANSI: 3T9.5ADCCP(Protocolo de control de comunicación avanzada de datos)

Paquetes

La capa de red, se encarga de permitir la conexión entre dispositivos que están ubicados en redes diferentes. Así, en la capa de red conseguimos que haya comunicación cuando no hay una conexión directa, consiguiendo así la aparición de comunicaciones de alcance mundial. Démosle un vistazo. Al ser la capa tres del modelo OSI, utiliza los servicios de la capa de enlace de datos que está justo por debajo. Los servicios de capa dos que proporcionan una conexión fiable dentro de su alcance local son utilizados para configurar una red que permita la comunicación entre equipos no conectados directamente cruzando a través de todos los equipos intermedios que hagan falta. Para poder realizar esta comunicación no local, se precisa de un sistema que asigne direcciones de red únicas para cada equipo que utilice ese protocolo. Esta asignación de direcciones de capa tres debe permitir la comunicación entre cualquiera de los nodos que forman esa red

RouterLos enrutadores enlazan dos o más redes diferentes, estas pueden constar de varios tipos de segmentos de red LAN. Un enrutador recibe paquetes y selecciona la ruta óptima para reenviar el paquete a través de la redSwitch o conmutadorEl switch es un puente de múltiples puertos, es un dispositivo de capa de enlace de datos. El conmutador es muy eficiente, realiza una verificación de errores antes de reenviar paquetes. En otras palabras, el conmutador divide el dominio de colisión de los hosts, pero el dominio de difusión sigue siendo el mismo.GatewayLas puertas de enlace son dispositivos de conexión multipropósito para crear uniones entre redes diferentes. Son capaces de convertir el formato de los paquetes de un entorno, a otro formato. Funcionan como agentes de mensajería que toman datos de un sistema, los interpretan y transfieren a otro sistema.

IP: Una dirección IP es una dirección única que identifica a un dispositivo en Internet o en una red local. IP significa “protocolo de Internet”, que es el conjunto de reglas que rigen el formato de los datos enviados a través de Internet o la red local.ICMP: El Protocolo de control de mensajes de Internet (ICMP) es un protocolo en la capa de red que utilizan los dispositivos de red para diagnosticar problemas de comunicación en la red. El ICMP se utiliza principalmente para determinar si los datos llegan o no a su destino a su debido tiempo.
