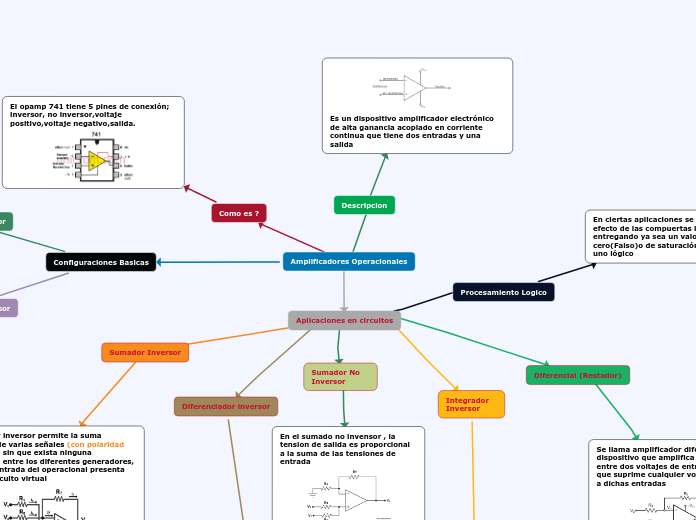

Amplificadores Operacionales

Aplicaciones en circuitos

Sumador Inversor

El sumador inversor permite la suma analógica de varias señales (con polaridad invertidad) sin que exista ninguna interacción entre los diferentes generadores, ya que la entrada del operacional presenta un cortocircuito virtual

Sumador No Inversor

En el sumado no invensor , la tension de salida es proporcional a la suma de las tensiones de entrada

Diferencial (Restador)

Se llama amplificador diferencial a un dispositivo que amplifica la diferencia entre dos voltajes de entrada, pero que suprime cualquier voltaje común a dichas entradas

Integrador Inversor

Una de las aplicaciones mas clásicas del amplificador operacional es su uso como integrador. En este caso, la tensión de salida es proporcional a la integral en el tiempo de la señal de entrada

Diferenciador inversor

Es un circuito diferenciador inversor, que resulta de cambiar de posición la resistencia y el condensador del circuito integrador inversor. Se obtiene una tensión de salida proporcional a la derivada en el tiempo de la tensión de salida

Procesamiento Logico

En ciertas aplicaciones se obtiene el mismo efecto de las compuertas lógicas digitales, entregando ya sea un valor de voltaje cero(Falso)o de saturación (Verdadero o uno lógico

Como es ?

El opamp 741 tiene 5 pines de conexión; inversor, no inversor,voltaje positivo,voltaje negativo,salida.

Descripcion

Es un dispositivo amplificador electrónico de alta ganancia acoplado en corriente continua que tiene dos entradas y una salida

Configuraciones Basicas

Amplificador Inversor

La Configuración básica del AO. El amplificador inversor. En este circuito, la entrada (+) esta a masa, y la señal se aplica a la entrada (-) a través de R1, con realimentación desde la salida a través de R2

Amplificador No Inversor

En este circuito, la tensión Vi se aplica a la entrada (+), y una fracción de la señal de la salida Vo, se aplica a la entrada (-) a través del divisor de tensión R1-R2.Puesto que, no fluye corriente de entrada en ningún terminal de entrada, y ya que Vd.=0, La tensión en R1 será igual a Vi.
