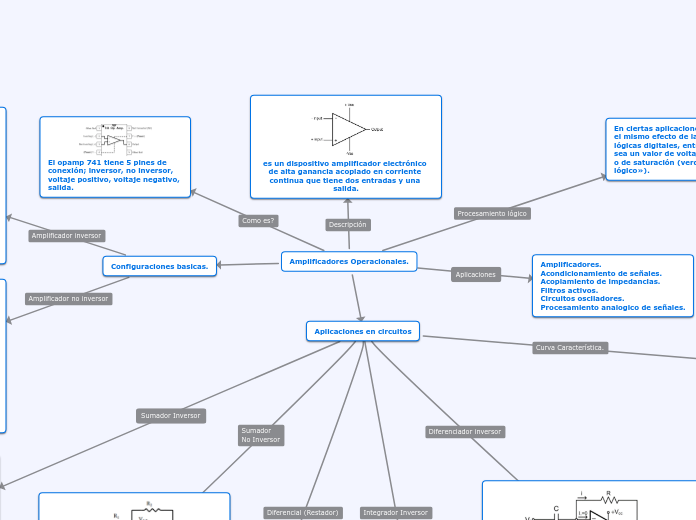

Amplificadores Operacionales.
es un dispositivo amplificador electrónico de alta ganancia acoplado en corriente continua que tiene dos entradas y una salida.
En ciertas aplicaciones se obtiene el mismo efecto de las compuertas lógicas digitales, entregando ya sea un valor de voltaje cero (falso) o de saturación (verdadero o «uno lógico»).
El opamp 741 tiene 5 pines de conexión; inversor, no inversor, voltaje positivo, voltaje negativo, salida.
Configuraciones basicas.
La configuración básica del AO. El amplificador inversor. En este circuito, la entrada (+) está a masa, y la señal se aplica a la entrada (-) a través de R1, con realimentación desde la salida a través de R2.
En este circuito, la tensión Vi se aplica a la entrada (+), y una fracción de la señal de salida, Vo, se aplica a la entrada (-) a través del divisor de tensión R1 – R2. Puesto que, no fluye corriente de entrada en ningún terminal de entrada, y ya que Vd = 0, la tensión en R1 será igual a Vi.
Aplicaciones en circuitos
En el sumador no inversor, la tension de salida es proporcional a la suma de las tensiones de entrada.
Se llama amplificador diferencial a un dispositivo que amplifica la diferencia entre dos voltajes de entrada, pero que suprime cualquier voltaje común a dichas entradas
Una de las aplicaciones mas clásicas del amplificador operacional es su uso como integrador. En este caso, la tensión de salida es proporcional a la integral en el tiempo de la señal de entrada
Es un circuito diferenciador inversor, que resulta de cambiar de posición la resistencia y el condensador del circuito integrador inversor. Se obtiene un tensión de salida proporcional a la derivada en el tiempo de la tensión de salida.
Amplificadores.
Acondicionamiento de señales.
Acoplamiento de impedancias.
Filtros activos.
Circuitos osciladores.
Procesamiento analogico de señales.
