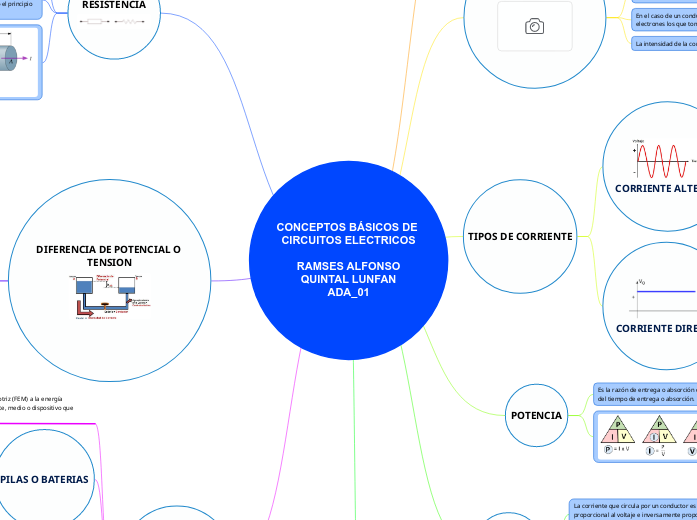

CONCEPTOS BÁSICOS DE CIRCUITOS ELECTRICOS
RAMSES ALFONSO
QUINTAL LUNFAN
ADA_01
CARGA ELECTRICA
Propiedad eléctrica de las partículas atómicas
Su unidad de medida es el Coulomb (C)
CORRIENTE ELECTRICA
Es la cantidad de carga que pasa por un conductor por unidad de tiempo.
En el caso de un conductor metálico, son principalmente los electrones los que toman parte en la corriente
La intensidad de la corriente se mide en Amperios (A)
TIPOS DE CORRIENTE
CORRIENTE ALTERNA
Es un tipo de corriente con flujo eléctrico variable.
Entre sus ventajas se encuentra mayor eficiencia de uso,
transporte de energía más económico y en México se usa una frecuencia de 60Hz
CORRIENTE DIRECTA
Es un flujo eléctrico que se mantiene constante y no hay cambios en el voltaje.
Entre sus ventajas encontramos que mantiene fija su polaridad, es más segura y podemos almacenarla en baterías
POTENCIA
Es la razón de entrega o absorción de energía respecto
del tiempo de entrega o absorción.
LEY DE OHM
La corriente que circula por un conductor es directamente proporcional al voltaje e inversamente proporcional a la resistencia
Diagrama circular de la ley de Ohm
ENERGIA
es la capacidad de los cuerpos para realizar un trabajo y producir cambios en ellos mismos o en otros cuerpos.
La unidad de medida que utilizamos para cuantificar la energía es el watt (W)
RESISTENCIA
Se le denomina resistencia eléctrica a la oposición al flujo de corriente eléctrica a través de un conductor.
La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega (Ω), en honor al físico alemán Georg Simon Ohm, quien descubrió el principio que ahora lleva su nombre

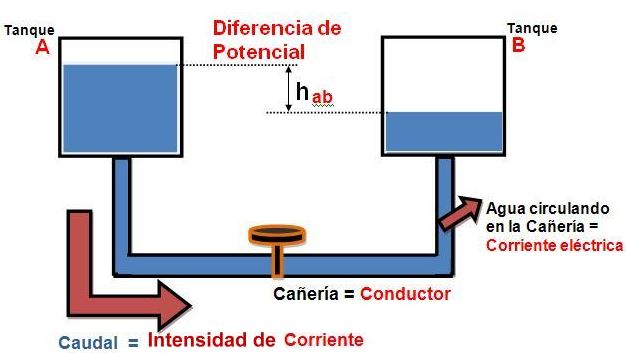

DIFERENCIA DE POTENCIAL O TENSION
La tensión eléctrica o diferencia de potencial (también denominada voltaje), es una magnitud física que cuantifica la diferencia de potencial eléctrico entre dos puntos.
Se puede medir con un voltímetro. Su unidad en el Sistema Internacional de Unidades (SI) es el voltio.
FUENTES DE FUERZA
ELECTROMOTRIZ
Se denomina fuerza electromotriz (FEM) a la energía proveniente de cualquier fuente, medio o dispositivo que suministre corriente eléctrica.
PILAS O BATERIAS
Son las fuentes de FEM más conocidas del gran público. Generan energía eléctrica por medios químicos.
MAQUINAS
ELECTROMAGNETICAS
Generan energía eléctrica utilizando medios magnéticos y mecánicos.
FOTOCELDAS
Llamadas también celdas solares, transforman en energía eléctrica la luz natural del Sol o la de una fuente de luz artificial que incida sobre éstas.
