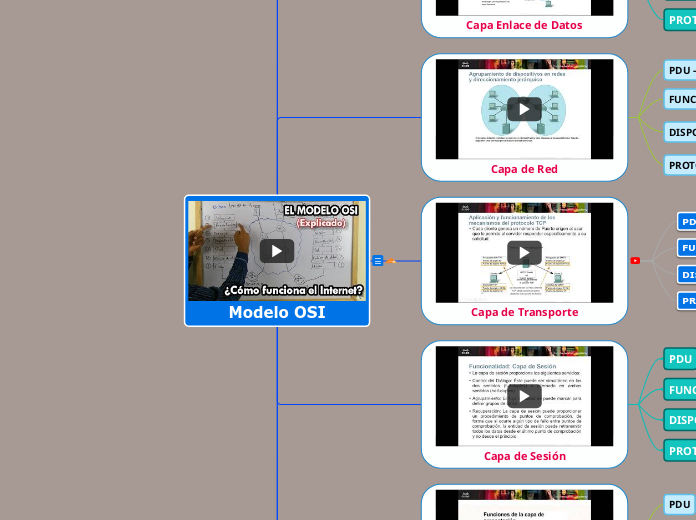

Modelo OSI

BIT

La capa Física de OSI proporciona los medios de transporte para los bits que conforman la trama de la capa de Enlace de datos a través de los medios de red.

Se dividen en dos grupos importantes Guiados yno Guiados.Guiados: Par trenzado, Fibra Óptica, coaxial.No guiados: Radiación energía electromagnética alaire.Cables, conectores, concentradores, transceiver (traducción entre las señales ópticas y eléctricas - que se desplaza en cables diferentes).

*IEEE 1394: es un estándar multiplataforma para la entrada y salida de datos en serie a gran velocidad. Suele utilizarse para la interconexión de dispositivos digitales como videocámaras a computadoras.*DLS: linea de suscriptor digital. Tecnología de red publica que proporciona un ancho de banda elevado, atraves de cables de cobre convencionales, a distancias limitadas.*RDSI: es una red que procede por evolución de la red telefónica existente, que al ofrecer conexiones digitales de extremo a extremo permite la integración de multitud de servicios en un único acceso*Bluetooth: es una especificación industrial para Redes Inalámbricas de Área Personal (WPAN) que posibilita la transmisión de voz y datos entre diferentes dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2,4GHz.*GSM: es un sistema estándar, libre de regalías, de telefonía móvil digital.*USB: es un estándar industrial desarrollado en los años 1990 que define los cables, conectores y protocolos usados en un bus para conectar, comunicar y proveer de alimentación eléctrica entre ordenadores y periféricos y dispositivos electrónicos.*ADSL: es un tipo de tecnología de línea DSL. Consiste en una transmisión analógica de datos digitales.

Tramas

La función de la capa de enlace de datos de OSI es preparar los paquetes de la capa de red para su transmisión y controlar el acceso a los medios físicos.

Una tarjeta de red (también llamada placa de red o Network Interface Card (NIC)) es una clase de tarjeta destinada a ser introducida en la placa madre de una computadora o que se conecta a uno de sus puertos para posibilitar que la máquina se sume a una red y pueda compartir sus recursos (como los documentos, la conexión a Internet o una impresora, por ejemplo).Interruptores, Tarjeta de red, interfaces.

*ARP: Cuando un nodo en la red “A” requiere comunicarse con otro nodo en la red “B”, necesita localizar su dirección física, sin embargo como los nodos se encuentran en redes distintas, es el enrutador quien se encarga de efectuar el calculo de la dirección. *PPP: El protocolo PPP permite establecer una comunicación a nivel de la capa de enlace TCP/IP entre dos computadoras. *LAPB: es un protocolo de nivel de enlace de datos dentro del conjunto de protocolos de la norma X.25. LAPB está orientado al bit y deriva de HDLC.*SLIP: es un estándar de transmisión de datagramas IP para líneas serie, pero que ha quedado bastante obsoleto. Fue diseñado para trabajar a través de puerto serie y conexión de módem. Su especificación se encuentra en el documento RFC 1055.*SDLC: se utiliza para nombrar el protocolo diseñado por IBM para enlaces síncronos a través de una línea para la capa 2 *HDLC: es un estándar a nivel de enlace de datos que incluye mecanismos para la detección y corrección de errores. ya que es un protocolo muy extenso (se utiliza más bien otros protocolos derivados de éste, como SDLC, LAP-B, LAP-D, PPP, LLC o Frame Relay).*IEEE: define el uso de los dos niveles inferiores de la arquitectura OSI (capas física y de enlace de datos), especificando sus normas de funcionamiento en una WLAN. *FDDI: Es una especificación de red sobre fibra óptica con topología de doble anillo, control de acceso al medio por paso de testigo y una velocidad de transmisión de 100 Mbits/s.

Paquetes

Direccionamiento, enrutamiento y definir las mejores rutas posibles.

RoutersRouterLos enrutadores enlazan dos o más redes diferentes, estas pueden constar de varios tipos de segmentos de red LAN. Un enrutador recibe paquetes y selecciona la ruta óptima para reenviar el paquete a través de la red.Los enrutadores crean una tabla de todas las direcciones de los dispositivos, llamada tabla de enrutamiento. Con ella, el enrutador envía una transmisión desde la fuente ​​hacia el destino a través de la mejor ruta. Los enrutadores funcionan en el nivel de red del modelo OSI.

ICMP: El protocolo ICMP (Internet Control Messaging Protocol) se utiliza para proporcionar información complementaria o señalizar condiciones anómalas a entidades que utilizan la red. Es un protocolo asociado a IP, que es de capa 3 del modelo OSI, o capa de Red en el modelo de Internet. De hecho, los RFC estipulan que los dispositivos que implementan IP deben, también, implementar ICMP, y por otro lado, los mensajes ICMP circulan sobre paquetes IP, por lo cual necesitan que existan rutas, en el sentido de capa de Red, definidas entre origen y destino. Aunque ICMP corre "por encima" de IP, se acepta que ICMP es un protocolo de capa de Red, ya que su finalidad no tiene nada que ver con las responsabilidades de las capas superiores.IP: Provee la información necesaria para permitir el enrutamiento de los paquetes en una red. Divide los paquetes recibidos de la capa de transporte en segmentos que son transmitidos en diferentes paquetes. IP es un protocolo no orientado a conexión.IPX/SPX: Es una familia de protocolos de red desarrollados por Novell y utilizados por su sistema operativo de red NetWare.

Segmento

Responsable de que pueda existir una comunicación confiable en la red, trabajando sobre el control de flujo y el envió de ACK (Acuses de Recibo). Se pueda exigir un nivel de QoS

Un gateway (puerta de enlace) es un dispositivo, con frecuencia un ordenador, que permite interconectar redes con protocolos y arquitecturas diferentes a todos los niveles de comunicación. Su propósito es traducir la información del protocolo utilizado en una red al protocolo usado en la red de destino.

PROTOCOLO TCPLas conexiones TCP se componen de tres etapas: establecimiento de conexión, transferencia de datos y fin de la conexión. Para establecer la conexión se usa el procedimiento llamado negociación en tres pasos (3-way handshake). Para la desconexión se usa una negociación en cuatro pasos (4-way handshake). Durante el establecimiento de la conexión, se configuran algunos parámetros tales como el número de secuencia con el fin de asegurar la entrega ordenada de los datos y la robustez de la comunicaciónPROTOCOLO UDPUser Datagram Protocol (UDP) es un protocolo mínimo de nivel de transporte orientado a mensajes documentado en el RFC 768 de la IETF.En la familia de protocolos de Internet UDP proporciona una sencilla interfaz entre la capa de red y la capa de aplicación. UDP no otorga garantías para la entrega de sus mensajes (por lo que realmente no se debería encontrar en la capa 4) y el origen UDP no retiene estados de los mensajes UDP que han sido enviados a la red. UDP sólo añade multiplexado de aplicación y suma de verificación de la cabecera y la carga útil. Cualquier tipo de garantías para la transmisión de la información deben ser implementadas en capas superiores.

Datos

Como su nombre lo implica, la capa de sesión establece, administra y finaliza las sesiones entre dos hosts que se están comunicando. La capa de sesión proporciona sus servicios a la capa de presentación. También sincroniza el diálogo entre las capas de presentación de los dos hosts y administra su intercambio de datos. Además de regular la sesión, la capa de sesión ofrece disposiciones para una eficiente transferencia de datos, clase de servicio y un registro de excepciones acerca de los problemas de la capa de sesión, presentación y aplicación.Define las pautas para la comunicación en una sesión (Intercambio de mensaje) entre dos equipos. Ejemplo:  control de diálogo.  comunicación alternada de dos vías.  comunicación simultánea de dos vías.  Agrupamiento.  Recuperación.

*FTP: Es un protocolo orientado a conexión que define los procedimientos para la transferencia de archivos entre dos nodos de la red (cliente/servidor). FTP maneja todas las conversiones necesarias (código de caracteres [ASCII, EBCDIC], tipos de datos, representación de números enteros y reales, etc.) FTP está basado en TCP y como tal provee mecanismos de seguridad y autenticidad.*SMTP: Define los esquemas de envío y recepción de correo electrónico en la red. SMTP está basado en UDP y soporta el concepto de Spooling.*NCP: es un protocolo de control del nivel de red que se ejecuta por encima de PPP. Se usa para negociar y configurar la red que va sobre PPP.*SAP: Protocolo mediante el cual los servidores pueden notificar sus servicios en interredes de NetWare. Con SAP, los servidores permiten a los routers crear y mantener una base de datos con la información actualizada de los servidores de la interred.

Datos

Actúa como un traductor para permitir que la transferencia de los datos sea transparente para el usuario, además, podemos comprimir la información.  Responsable del formato de los datos y la presentación de imágenes y sonido.  Ejemplo: ASCII, imágenes GIF, JPEGLa capa de presentación garantiza que la información que envía la capa de aplicación de un sistema pueda ser leída por la capa de aplicación de otro. De ser necesario, la capa de presentación traduce entre varios formatos de datos utilizando un formato común

GatewayLas puertas de enlace son dispositivos de conexión multipropósito para crear uniones entre redes diferentes. Son capaces de convertir el formato de los paquetes de un entorno, a otro formato. Funcionan como agentes de mensajería que toman datos de un sistema, los interpretan y transfieren a otro sistema.

AppleTalk: El diseño de Appletalk se basa en el modelo OSI pero a diferencia de otros de los sistemas LAN no fue construido bajo el sistema Xerox XNS, no tenía Ethernet y tampoco tenía direcciones de 48 bit para el encaminamiento.ASCCIENCRIPTACIONES DE DATOS

Datos

Suministra servicios de red a las aplicaciones del usuario. Difiere de las demás capas debido a que no proporciona servicios a ninguna otra capa OSI, sino solamente a aplicaciones que se encuentran fuera del modelo OSI. Algunos ejemplos de aplicaciones son los programas de hojas de cálculo, de procesamiento de texto y los de las terminales bancarias. La capa de aplicación establece la disponibilidad de los potenciales socios de comunicación, sincroniza y establece acuerdos sobre los procedimientos de recuperación de errores y control de la integridad de los datos.

SOFTWARESoftware es una palabra que proviene del idioma inglés, pero que gracias a la masificación de uso, ha sido aceptada por la Real Academia Española. Según la RAE, el software es un conjunto de programas, instrucciones y reglas informáticas que permiten ejecutar distintas tareas en una computadora

Protocolo de servicio de nombres de dominios (DNS): se utiliza para ñresolver nombres de Internet en direcciones IP.Telnet: protocolo de emulación de terminal que se utiliza para proporcionar acceso remoto a servidores y dispositivos de red.Protocolo bootstrap (BOOTP): un precursor al protocolo DHCP. Protocolo de red que se utiliza para obtener información de dirección IP durante el arranque.Protocolo de configuración dinámica de host (DHCP): se utiliza para asignar una dirección IP, una máscara de subred, un gateway predeterminado y un servidor DNS a un host.Protocolo de transferencia de hipertexto (HTTP): se utiliza para transferir archivos que conforman las páginas Web de la World Wide Web.Protocolo de transferencia de archivos (FTP): se utiliza para la transferencia interactiva de archivos entre sistemas.Protocolo trivial de transferencia de archivos (TFTP): se utiliza para la transferencia activa de archivos sin conexión.Protocolo simple de transferencia de correo (SMTP): se utiliza para la transferencia de mensajes y archivos adjuntos de correo electrónico.Protocolo de oficina de correos (POP): lo utilizan los clientes de correo electrónico para recuperar el correo electrónico de un servidor remoto.Protocolo de acceso a mensajes de Internet (IMAP): otro protocolo para la recuperación de correo electrónico.
