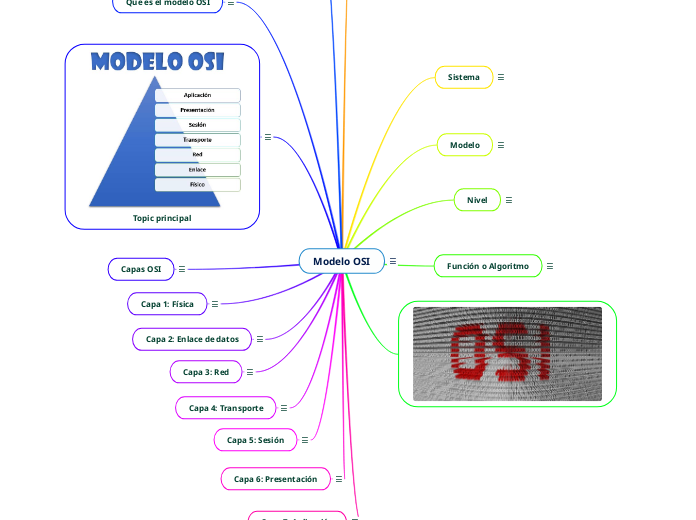

Modelo OSI

Para hable de OSI también debemos conocer distintos términos que están directamente relacionados con él. Si ellos no entenderíamos muchos de los conceptos del modelo.

Es el elemento físico en donde se aplica el modelo. Es el conjunto de máquinas físicas de diversa índole que, conectadas, son capaces de transferir información

Un modelo ayuda a definir una estructura junto a una serie de funciones que realizará el sistema de telecomunicaciones. Un modelo no aporta la definición de cómo se debe implementar una red de telecomunicaciones, sino que solamente define cual debe ser el procedimiento normalizado para intercambiar información.

Es un conjunto de funciones específicas para facilitar la comunicación agrupadas en una entidad que a su vez se relaciona tanto con un nivel inferior como con un nivel superior.Las interacciones entre niveles se denominan primitivas, y pueden ser indicaciones, respuestas, peticiones o confirmaciones. Cada nivel presenta estas características:Cada nivel está diseñado para realizar funciones específicas. Cuando necesitemos implementar unas determinadas funciones a la red aplicaremos el nivel que corresponda a estas funciones.Cada uno de estos niveles se relaciona con el anterior y el posterior en la escala de abstracción. Obtiene datos del nivel inferior y proporciona estos al nivel superiorCada nivel contiene unos servicios que son independientes a la implantación prácticaSe debe establecer unos límites para cada nivel siempre y cuando aseguren el flujo de información entre cada uno

Es un conjunto de instrucciones que se relación entre sí para que, a través de estímulos de entrada (argumentos) produzca determinadas salidas (outputs).

El modelo OSI establece los dos tipos de servicio básicos que existen para las telecomunicaciones:Con conexión: es necesario establecer primero una conexión mediante un circuito para intercambiar información. Un tipo de comunicación con conexión es la telefónica, tanto móvil como fija.Sin conexión: para enviar o recibir información no será necesario establecer un circuito. El mensaje se envía con una dirección de destino y este llegará de la forma más rápida posible, pero no necesariamente ordenado. Un ejemplo típico es el envío de emails.

El modelo OSI lo desarrolló allá por 1984 la organización ISO (International Organization for Standarization). Este estándar perseguía el ambicioso objetivo de conseguir interconectar sistema de procedencia distinta para que esto pudieran intercambiar información sin ningún tipo de impedimentos debido a los protocolos con los que estos operaban de forma propia según su fabricante.

Actualmente se tiene siempre a la construcción de modelos estandarizados para diferentes aspectos de nuestro entorno. Esto lo vemos de una forma más acusada en los protocolos telecomunicaciones entre máquinas. La estandarización es necesaria para un entorno en el que existen gran cantidad de redes y tipos de máquinas conectados a ellos, por no decir el gran número de operadores de telecomunicaciones que existen en el mercado.Ejemplo de ello es el modelo que propone ISO, este ha sido clave para lograr precisamente el desarrollar de estas comunicaciones entre multitud de elementos en esencia totalmente distintos entre ellos. Veamos ahora en detalle sus principales puntos de interés.

Ahora nos toca hablar de los siete niveles que establece el estándar de comunicación OSI. Cada uno de estos niveles tendrá sus propias funciones y protocolos que trabajaran para comunicarse con otros niveles.Los protocolos de cada nivel se comunican con sus homólogos o peer, es decir su mismo protocolo situado en el otro extremo de la comunicación. De esta forma no tendrán influencia otros protocolos de otros niveles.Para establecer el flujo de información, la máquina origen envía la información que partirá desde la capa más superficial hasta la capa física. Luego en la máquina de destino el flujo llegará a esta capa física y subirá hasta la capa más superficial que exista.

Este nivel se encarga directamente de los elementos físicos de la conexión. Gestiona los procedimientos a nivel electrónico para que la cadena de bits de información viaje desde el transmisor al receptor sin alteración alguna.Define el medio físico de transmisión: cables de pares trenzados, cable coaxial, ondas y fibra ópticaManeja las señales eléctricas y transmite el flujo de bitsDefine las características de los materiales, como conectores y niveles de tensiónAlgunas normas relativas a este nivel son: ISO 2110, EIA-232, V.35, X.24, V24, V.28

Este nivel se encarga de proporcionar los medios funcionales para establecer la comunicación de los elementos físicos. Se ocupa del direccionamiento físico de los datos, el acceso al medio y especialmente de la detección de errores en la transmisión.Esta capa construye las tramas de bits con la información y además otros elementos para controlar que la transmisión se haga de forma correcta. El elemento típico que realiza las funciones de esta capa es el switch o también el router, que se encarga de recibir y enviar datos desde un transmisor a un receptor

Esta capa se encarga de la identificación del enrutamiento entre dos o más redes conectadas. Este nivel hará que los datos puedan llegar desde el transmisor al receptor siendo capaz de hacer las conmutaciones y encaminamientos necesarios para que el mensaje llegue. Debido a esto es necesario que esta capa conozca la topología de la red en la que opera.El protocolo más conocido que se encarga de esto es el IP. También encontramos otros como IPX, APPLETALK o ISO 9542.

Este nivel se encarga de realizar el transporte de los datos que se encuentran dentro del paquete de transmisión desde el origen al destino. Esto se realiza de forma independiente al tipo de red que haya detectado el nivel inferior. La unidad de información o PDU antes vista, también le llamamos Datagrama si trabaja con el protocolo UDP orientado al envío sin conexión, o Segmento, si trabaja con el protocolo TCP orientado a la conexión.

Mediante este nivel se podrá controlar y mantener activo el enlace entre las máquinas que están transmitiendo información. De esta forma se asegurará que una vez establecida la conexión, esta e mantengas hasta que finalice la transmisión.

Como su propio nombre intuye, esta capa se encarga de la representación de la información transmitida. Asegurará que los datos que nos llegan a los usuarios sean entendibles a pesar de los distintos protocolos utilizados tanto en un receptor como en un transmisor. Traducen una cadena de caracteres en algo entendible, por así decirlo.

Este es el último nivel, y en encargado de permitir a los usuarios ejecutar acciones y comandos en sus propias aplicaciones como por ejemplo un botón para enviar un email o un programa para enviar archivos mediante FTP. Permite también la comunicación entre el resto de capas inferiores.un ejemplo de la capa de aplicación puede ser el protocolo SMTP para el envío de correos electrónicos, programas de transmisión de ficheros por FTP, etc.
