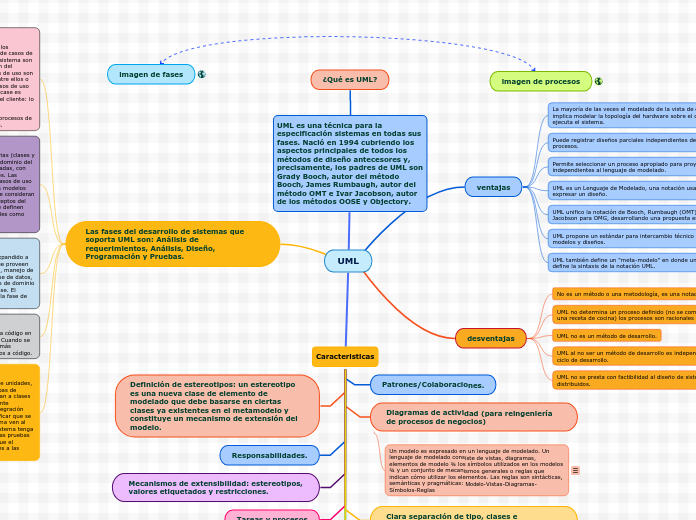

UML - Mapa Mental

UML

ventajas

La mayoría de las veces el modelado de la vista de despliegue implica modelar la topología del hardware sobre el que se ejecuta el sistema.

Puede registrar diseños parciales independientes de los procesos.

Permite seleccionar un proceso apropiado para proyectos independientes al lenguaje de modelado.

UML es un Lenguaje de Modelado, una notación usada para expresar un diseño.

UML unifico la notación de Booch, Rumbaugh (OMT) y Jacobson para OMG, desarrollando una propuesta estándar.

UML propone un estándar para intercambio técnico de modelos y diseños.

UML también define un "meta-modelo" en donde un diagrama define la sintaxis de la notación UML.

desventajas

No es un método o una metodología, es una notación.

UML no determina un proceso definido (no se comporta como una receta de cocina) los procesos son racionales y dinámicos.

UML no es un método de desarrollo.

UML al no ser un método de desarrollo es independiente del ciclo de desarrollo.

UML no se presta con factibilidad al diseño de sistemas distribuidos.

Las fases del desarrollo de sistemas que soporta UML son: Análisis de requerimientos, Análisis, Diseño, Programación y Pruebas.

Análisis de Requerimientos

UML tiene casos de uso (use-cases) para capturar los requerimientos del cliente. A través del modelado de casos de uso, los actores externos que tienen interés en el sistema son modelados con la funcionalidad que ellos requieren del sistema (los casos de uso). Los actores y los casos de uso son modelados con relaciones y tienen asociaciones entre ellos o éstas son divididas en jerarquías. Los actores y casos de uso son descritos en un diagrama use-case. Cada use-case es descrito en texto y especifica los requerimientos del cliente: lo que él (o ella) espera del sistema sin considerar la funcionalidad que se implementará. Un análisis de requerimientos puede ser realizado también para procesos de negocios, no solamente para sistemas de software.

Análisis

La fase de análisis abarca las abstracciones primarias (clases y objetos) y mecanismos que están presentes en el dominio del problema. Las clases que se modelan son identificadas, con sus relaciones y descritas en un diagrama de clases. Las colaboraciones entre las clases para ejecutar los casos de uso también se consideran en esta fase a través de los modelos dinámicos en UML. Es importante notar que sólo se consideran clases que están en el dominio del problema (conceptos del mundo real) y todavía no se consideran clases que definen detalles y soluciones en el sistema de software, tales como clases para interfaces de usuario, bases de datos, comunicaciones, concurrencia, etc.

Diseño

En la fase de diseño, el resultado del análisis es expandido a una solución técnica. Se agregan nuevas clases que proveen de la infraestructura técnica: interfaces de usuario, manejo de bases de datos para almacenar objetos en una base de datos, comunicaciones con otros sistemas, etc. Las clases de dominio del problema del análisis son agregadas en esta fase. El diseño resulta en especificaciones detalladas para la fase de programación.

Programación

En esta fase las clases del diseño son convertidas a código en un lenguaje de programación orientado a objetos. Cuando se crean los modelos de análisis y diseño en UML, lo más aconsejable es trasladar mentalmente esos modelos a código.

Pruebas

Normalmente, un sistema es tratado en pruebas de unidades, pruebas de integración, pruebas de sistema, pruebas de aceptación, etc. Las pruebas de unidades se realizan a clases individuales o a un grupo de clases y son típicamente ejecutadas por el programador. Las pruebas de integración integran componentes y clases en orden para verificar que se ejecutan como se especificó. Las pruebas de sistema ven al sistema como una "caja negra" y validan que el sistema tenga la funcionalidad final que le usuario final espera. Las pruebas de aceptación conducidas por el cliente verifican que el sistema satisface los requerimientos y son similares a las pruebas de sistema.

¿Qué es UML?

UML es una técnica para la especificación sistemas en todas sus fases. Nació en 1994 cubriendo los aspectos principales de todos los métodos de diseño antecesores y, precisamente, los padres de UML son Grady Booch, autor del método Booch, James Rumbaugh, autor del método OMT e Ivar Jacobson, autor de los métodos OOSE y Objectory.

Caracteristicas

Patrones/Colaboraciones.

Diagramas de actividad (para reingeniería de procesos de negocios)

Un modelo es expresado en un lenguaje de modelado. Un lenguaje de modelado consiste de vistas, diagramas, elementos de modelo ¾ los símbolos utilizados en los modelos ¾ y un conjunto de mecanismos generales o reglas que indican cómo utilizar los elementos. Las reglas son sintácticas, semánticas y pragmáticas: Modelo-Vistas-Diagramas-Símbolos-Reglas

r

Vistas: Las vistas muestran diferentes aspectos del sistema modelado. Una vista no es una gráfica, pero sí una abstracción que consiste en un número de diagramas y todos esos diagramas juntos muestran una "fotografía" completa del sistema. Las vistas también ligan el lenguaje de modelado a los métodos o procesos elegidos para el desarrollo. Las diferentes vistas que UML tiene son:Vista Use-Case: Una vista que muestra la funcionalidad del sistema como la perciben los actores externos.Vista Lógica: Muestra cómo se diseña la funcionalidad dentro del sistema, en términos de la estructura estática y la conducta dinámica del sistema.Vista de Componentes: Muestra la organización de los componentes de código.Vista Concurrente: Muestra la concurrencia en el sistema, direccionando los problemas con la comunicación y sincronización que están presentes en un sistema concurrente.Vista de Distribución: muestra la distribución del sistema en la arquitectura física con computadoras y dispositivos llamados nodos. Diagramas: Los diagramas son las gráficas que describen el contenido de una vista. UML tiene nueve tipos de diagramas que son utilizados en combinación para proveer todas las vistas de un sistema: diagramas de caso de uso, de clases, de objetos, de estados, de secuencia, de colaboración, de actividad, de componentes y de distribución.Símbolos o Elementos de modelo: Los conceptos utilizados en los diagramas son los elementos de modelo que representan conceptos comunes orientados a objetos, tales como clases, objetos y mensajes, y las relaciones entre estos conceptos incluyendo la asociación, dependencia y generalización. Un elemento de modelo es utilizado en varios diagramas diferentes, pero siempre tiene el mismo significado y simbología.Reglas o Mecanismos generales: Proveen comentarios extras, información o semántica acerca del elemento de modelo; además proveen mecanismos de extensión para adaptar o extender UML a un método o proceso específico, organización o usuario.

Clara separación de tipo, clases e instancias.

Refinamiento (para manejar relaciones entre niveles de abstracción)

Interfaces y componentes.

Definición de estereotipos: un estereotipo es una nueva clase de elemento de modelado que debe basarse en ciertas clases ya existentes en el metamodelo y constituye un mecanismo de extensión del modelo.

Responsabilidades.

Mecanismos de extensibilidad: estereotipos, valores etiquetados y restricciones.

Tareas y procesos

Distribución y concurrencia (para modelar por ejemplo ActiveX/DCOM y CORBA)

imagen de fases

a

imagen de procesos

a
