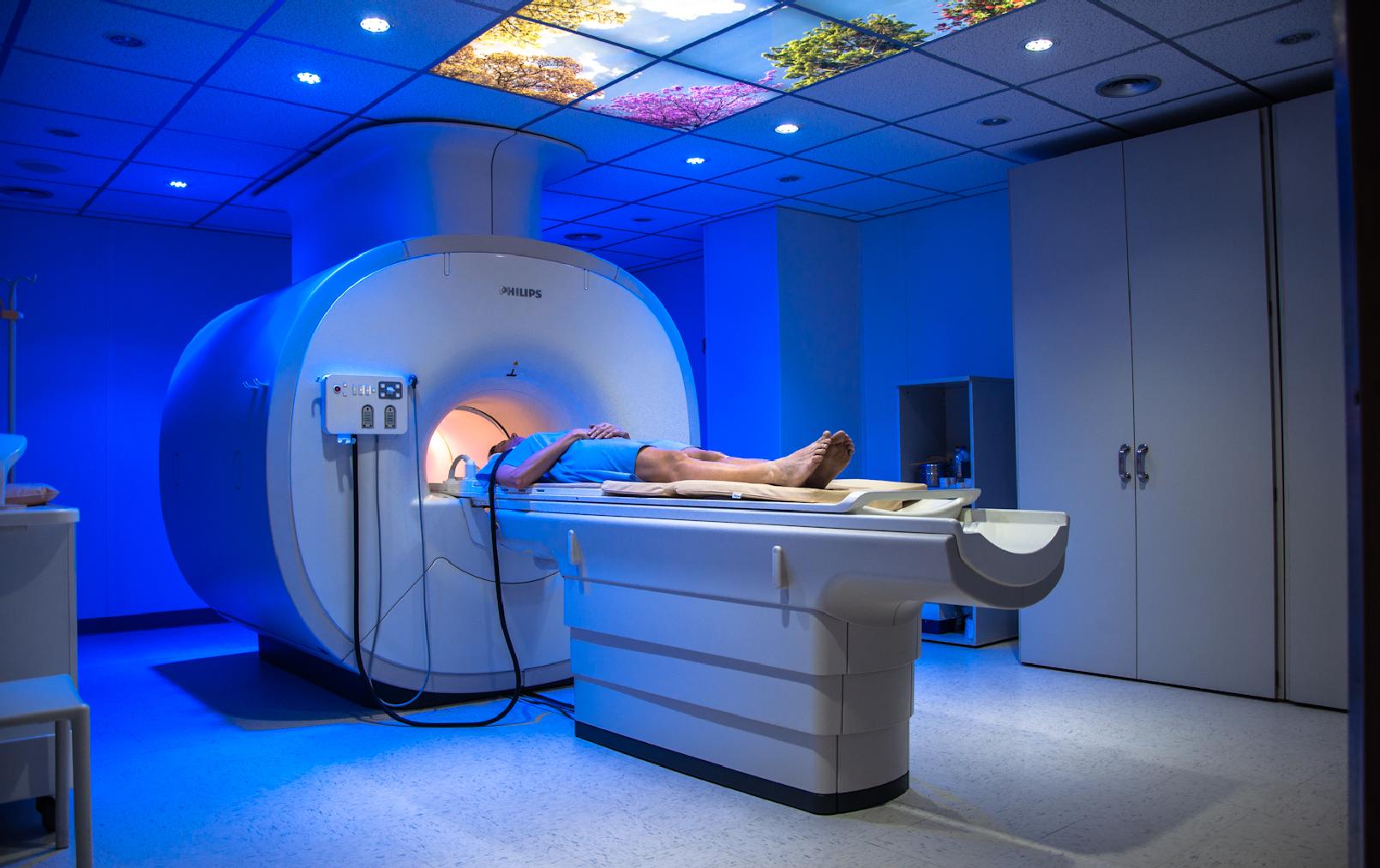

PARTES CLAVE DEL EQUIPO DE RESONANCIA

https://fmgrupotec.com/cabina-rf-jaula-de-faraday-2/https://tutomaniac.com/que-es-un-iman-en-resonancia-magnetica/https://grupoperteo.es/bobinas-de-gradiente-en-resonancia-magnetica/ https://cuadros-comparativos.com/tipos-de-antenas-en-resonancia-magnetica/https://your-physicist.com/es/como-funciona-la-resonancia-magnetica/https://hospitecnia.com/sites/default/files/inline-files/art-funcion-tubo-quench.pdf

Gissette dayhana Triviño AlapeAixa Ximena Bernal EcheverrySamanta MeloLeidy Johanna Rodriguez Cerquera

La función de la Jaula de Faraday consiste en evitar la emisión de fuertes campos magnéticos generados por este al exterior del recinto y en eliminar la interferencia de radiofrecuencias externas que puedan afectar la recepción y generación de imágenes.

Independientemente del tipo de imán utilizado, su objetivo principal en la resonancia magnética es crear un campo magnético fuerte y uniforme alrededor del área que se examina. Una vez que el imán ha creado este campo magnético , se aplican ondas de radio al cuerpo humano . Los átomos en el organismo emiten señales débiles debido a estos pulsos.

Las bobinas de gradiente están formadas por pequeñas espiras de cable dispuestas a lo largo del imán principal de la resonancia magnética. Estas espiras producen campos magnéticos cambiantes que se superponen al campo magnético estático del imán. Al controlar la intensidad y la dirección de estos gradientes, las bobinas posibilitan la modificación selectiva del campo magnético en áreas específicas del cuerpo del paciente. Esto se refleja en la obtención de imágenes con mayor nitidez y contraste, mejorando así la resolución de los resultados.

Se denomina "Quench" al fenómeno de liberación de helio que ocurre dentro de los sistemas de resonancia magnética equipados con imanes superconductores, con el propósito de mantenerlos a temperaturas extremadamente bajas. En este proceso, el componente esencial es el conducto Quench, el cual se encarga de trasladar de manera segura el helio en estado gaseoso desde el interior del área de exploración con imán hasta el exterior del edificio, evitando cualquier riesgo de dispersión del gas en áreas críticas transitadas por personas.

Computadora y panel de mando: Estos elementos desempeñan la función de supervisar y coordinar el completo procedimiento de obtención de imágenes. La computadora se encarga de recopilar y procesar las señales provenientes de la antena de radiofrecuencia, dando lugar a la creación de imágenes tridimensionales del cuerpo del paciente. Por otro lado, la consola de control brinda al técnico la capacidad de ajustar los parámetros de la resonancia magnética y vigilar el escaneo en tiempo real.

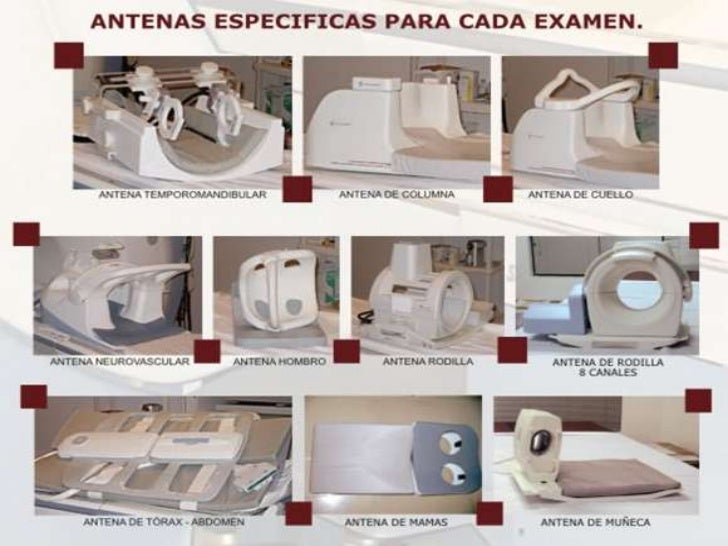

Las antenas utilizadas en resonancia magnética constituyen un sistema para emitir y/o recibir radiofrecuencias durante el proceso de generación de imágenes mediante resonancia magnética. Cuando se incorporan a un sistema de resonancia magnética, estas antenas posibilitan la visualización óptima de partes específicas del cuerpo.

Es el responsable de generar los pulsos de RF y recoger la información a través de la antena receptora para procesarla y representar la imagen

Los Shimming coils son imanes diseñados para ayudar a homogeneizar el campo magnético dentro de un espectrómetro de RMN.
