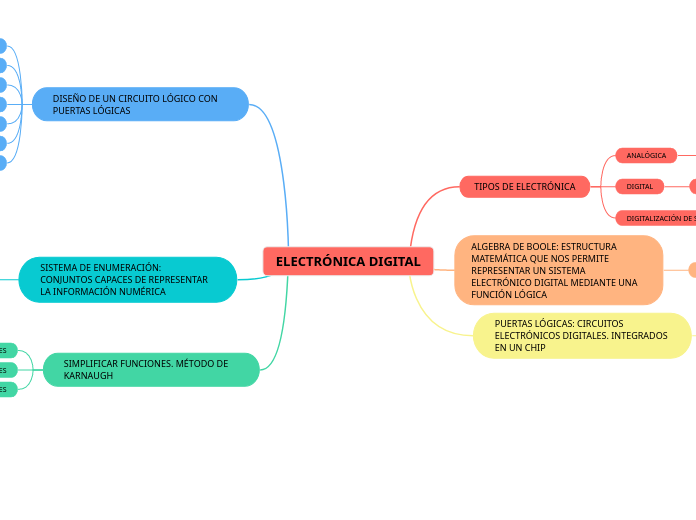

ELECTRÓNICA DIGITAL

TIPOS DE ELECTRÓNICA

ANALÓGICA

CAMBIAN DE FORMA CONTINUA EN EL TIEMPO

DIGITAL

SEÑALES DIGITALES

BINARIAS

ALTO 1

BAJO 0

DIGITALIZACIÓN DE SEÑALES ANÁLOGAS

ALGEBRA DE BOOLE: ESTRUCTURA MATEMÁTICA QUE NOS PERMITE REPRESENTAR UN SISTEMA ELECTRÓNICO DIGITAL MEDIANTE UNA FUNCIÓN LÓGICA

OPERACIONES LÓGICAS

SUMA (OR)

PRODUCTO (AND)

NEGACIÓN (NOT)

PUERTAS LÓGICAS: CIRCUITOS ELECTRÓNICOS DIGITALES. INTEGRADOS EN UN CHIP

DISEÑO DE UN CIRCUITO LÓGICO CON PUERTAS LÓGICAS

análisis del problema

creación de la tabla de verdad

obtención de expresión algebraica

planteamiento del problema

simplificación de La función lógica por Karnaugh

elaboración de diagrama lógico

montar circuito

SISTEMA DE ENUMERACIÓN: CONJUNTOS CAPACES DE REPRESENTAR LA INFORMACIÓN NUMÉRICA

TIPOS

BASE 10 0 DECIMAL

BASE 2 O BINARIO

BASE 8 U OCTAL

BASE 16 O HEXADECIMAL

SIMPLIFICAR FUNCIONES. MÉTODO DE KARNAUGH

MAPA DE KARNAUGH PARA DOS VARIABLES

MAPA DE KARNAUGH PARA 3 VARIABLES

MAPA DE KARNAUGH PARA 4 VARIABLES
