Estructures
Conjunt d'elements capaços de suportar forces i transmetre-les als punts on es suporta per a que sigui resistent i estable.
Estructures naturals
Les plantes, el cos humà, els animals...
Estructures artificials
Ponts, monuments... fer per persones
Càrregues: forces que actuen sobre una estructura
Hi poden ser de: el pes de l'estructura, dels elements que s'hi col·loquen damunt, el vent, la neu acumulada...
Els elements més emprats en les estructures són: fonaments, columnes o pilars, bigues, arcs i tirants
Esforços
Forces que apareixen en els elements d'una estructura quan està sotmesa a altres forces o càrregues
Segons com siguin i com les utilitzem suportaran diferents esforços
Estirar-les, comprimir-les, flexionar-les, tallar-les, retòrcer-les...
Esforç de tracció: sobre ells actuen forces que tendeixen a augmentar-ne la longitud (estirar-los)
Esforç de compressió: sobre ells actuen forces que tendeixen a disminuir-ne la longitud (comprimir-los)
Esforç de flexió: forces o càrregues tendeixen a doblegar-los
Esforç de cisallament: forces que actuen paral·lelament a la seva secció tendeixen a tallar-lo
Esforç de torsió: forces sobre ell que tendeixen a fer girar una secció respecte de l'altra (retòrcer-lo)
Estructures
Estables
A l'hora d'aplicar-li una força al damunt, conserven la seva posició
inestables
En aplicar-hi una petita càrrega, perden l'equilibri
Estructura resistent
Conserva la seva forma en aplicar-li càrregues
Arcs
Els romans feien servir els arcs per construir ponts amb pedres o maons
Es mantenen gràcies al suport d'un maó sobre un altre sense utilitzar cap adhesiu entre les peces. Solent tenir forma de falca i encaixen perfectament
Triangles
És l'unica figura geomètrica que no es deforma en aplicar-li forces als costats. Això ha servit per a construir les bases de ponts que tenen poca massa i són molt resistents
Tirants
Són cables o barres que serveixen per augmentar la resistència i l'estabilitat d'una estructura. Al posar tirants a un pont els cables aguanten el pes de la taula i ajuden a aconseguir així un pont llarg sense pilars al centre que s'autososté
Els perfils són barres de diferents seccions utilitzades a l'hora de fabricar estructures
Permeten fabricar estructures resistents, lleugeres i barates. Les bigues i els pilars per exemple, estan fabricats amb perfils. Si utilitzéssim bigues i columnes massisses, pesarien tant i serien tanc ares que no es podrien fabricar estructures grans
Estructures
Massives
Predomina una gran concentració de material
Són massisses, estables i molt pesades i en la seva construcció s'utilitzen materials molt resistents a esforços de compressió, com el granit, marbre...
Les piràmides, temples grecs, muralles... són estructures massives

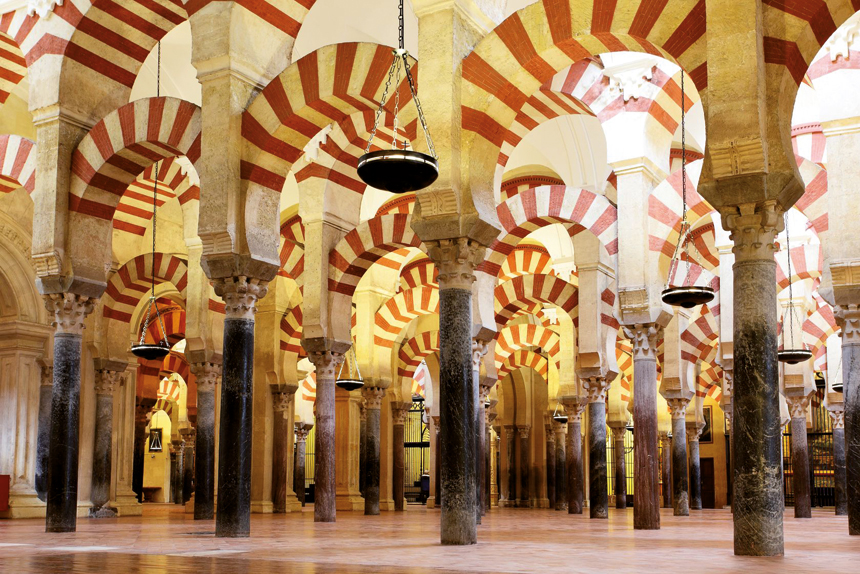

De Volta
Hi predominen els arcs, les voltes o les cúpules com a elements de subjecció i suport
Suporten esforços de compressió
Els teatres, circs, aqüeductes romas, esglésies... són estructures de volta
Triangulars
Unió de molts triangles, construint xarxes planes o espacials
La triangulació en les estructures aporta estabilitat i resistència amb el mínim nombre de perfils
Suporten simultàniament esforços de tracció i compressió, fent que l'estructura s'equilibri i que pugui créixer tant com es vulgui
S'utilitza fusta i acer per les estructures
Són lleugeres, ja que són buides
Torres d'alta tensió, les grues, les plataformes petrolieres... Són estructures triangulars
D'Entramat
Formades per un conjunt de perfils de fusta, acer o formigó que s'entrecreuen entre ells
.jpg)
S'utilitzen les bigues, els pilars o columnes i la cimentació per construirles
Suspeses
Es troben sustentades per cables o perfils subjectes a elements de suport
L'estabilitat està relacionada amb el centre de graveta, que es una punt imaginari on rauria tota la massa de l'objecte si es pogués comprimir. Quan el centre de gravetat es situa fora de la base de sustenció de l'objecte, aquest s'esdevé inectable i es bolca
