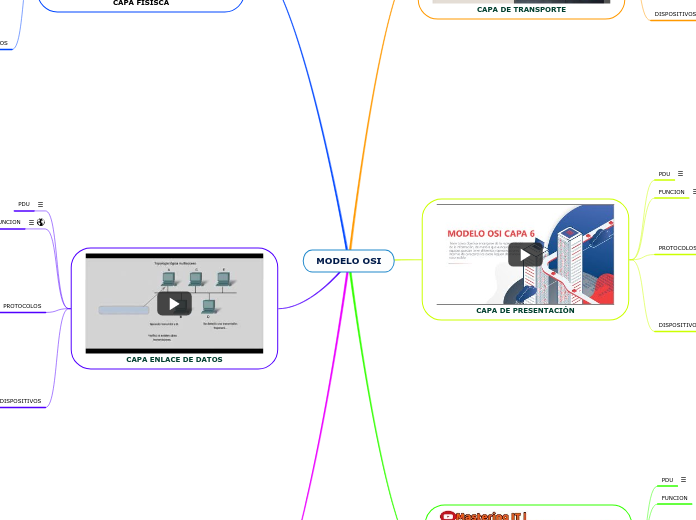

MODELO OSI

Una unidad de datos de protocolo (PDU, del inglés protocol data unit) es la unidad básica usada en el modelo de interconexión de sistemas abiertos (OSI, del inglés open systemsinterconnect). Esta contiene información única que identifica a la capa junto con los datos del usuario. La PDU contiene códigos de error o información de direcciones para asegurar que los datos sean transmitidos correctamente entre las capas.Durante este proceso, cada protocolo de capa intercambia información en lo que no se conoce como unidades de datos, entre capas iguales. Cada capa de comunicación, en el computador origen, se comunica con un PDU específico de capa y con su capa igual en el computador destino.

 La capa de transporte segmenta los datos originados en el host emisor y los reensambla en una corriente de datos dentro del sistema del host receptor. El límite entre la capa de transporte y la capa de sesión puede imaginarse como el límite entre los protocolos de aplicación y los protocolos de flujo de datos. Mientras que las capas de aplicación, presentación y sesión están relacionadas con asuntos de aplicaciones, las cuatro capas inferiores se encargan del transporte de datos. La capa de transporte intenta suministrar un servicio de transporte de datos que aísla las capas superiores de los detalles de implementación del transporte. Específicamente, temas como la confiabilidad del transporte entre dos hosts es responsabilidad de la capa de transporte. Al proporcionar un servicio de comunicaciones, la capa de transporte establece, mantiene y termina adecuadamente los circuitos virtuales. Al proporcionar un servicio confiable, se utilizan dispositivos de detección y recuperación de errores de transporte. Si desea recordar a la Capa 4 en la menor cantidad de palabras posible, piense en calidad de servicio y confiabilidad.

Es un protocolo no orientado a conexión full duplex y como tal no garantiza que la transferencia de datos sea libre de errores, tampoco garantiza el orden de llegada de los paquetes transmitidos. La principal ventaja del UDP sobre el TCP es el rendimiento; algunas de las aplicaciones que utilizan el UDP son TFTP, NFS, SNMP y SMTP.

 Es un protocolo orientado a conexión, full-duplex que provee un circuito virtual totalmente confiable para la transmisión de información entre dos aplicaciones. TCP garantiza que la información enviada llegue hasta su destino sin errores y en el mismo orden en que fue enviada.

es un protocolo asociado a la capa de sesión que se encarga del gobierno de las zonas AppleTalk.

es un protocolo situado en la capa de transporte que se encarga de asociar nombres de servicios con direcciones, de modo que los usuarios puedan utilizar nombres mnemotécnicos para solicitar los servicios de la red

Separación de comunicaciones múltiplesConsidere una computadora conectada a una red que recibe y envía e-mails y mensajes instantáneos, explora sitios Web y realiza una llamada telefónica de VoIP de manera simultánea. Cada una de estas aplicaciones envía y recibe datos en la red al mismo tiempo. Sin embargo, los datos de la llamada telefónica no se direccionan al explorador Web y el texto de un mensaje instantáneo no aparece en el e-mail.

Una unidad de datos de protocolo (PDU, del inglés protocol data unit) es la unidad básica usada en el modelo de interconexión de sistemas abiertos (OSI, del inglés open systemsinterconnect). Esta contiene información única que identifica a la capa junto con los datos del usuario. La PDU contiene códigos de error o información de direcciones para asegurar que los datos sean transmitidos correctamente entre las capas.Durante este proceso, cada protocolo de capa intercambia información en lo que no se conoce como unidades de datos, entre capas iguales. Cada capa de comunicación, en el computador origen, se comunica con un PDU específico de capa y con su capa igual en el computador destino.

La capa de presentación garantiza que la información que envía la capa de aplicación de un sistema pueda ser leída por la capa de aplicación de otro. De ser necesario, la capa de presentación traduce entre varios formatos de datos utilizando un formato común. Si desea recordar la Capa 6 en la menor cantidad de palabras posible, piense en un formato de datos común.

AppleTalk es un conjunto de protocolos de red patentado descontinuado desarrollado por Apple Inc. para sus computadoras Macintosh. AppleTalk incluye una serie de características que permiten que las redes de área local se conecten sin una configuración previa o la necesidad de un enrutador o servidor centralizado de cualquier tipo. Los sistemas conectados equipados con AppleTalk asignan direcciones automáticamente, actualizan el espacio de nombres distribuido y configuran cualquier enrutamiento entre redes requerido.AppleTalk se lanzó en 1985 y fue el protocolo principal utilizado por los dispositivos Apple durante las décadas de 1980 y 1990. También se lanzaron versiones para IBM PC y compatibles y Apple IIGS. El soporte de AppleTalk también estaba disponible en la mayoría de las impresoras en red (especialmente impresoras láser), algunos servidores de archivos y varios enrutadores.El aumento de TCP / IP durante la década de 1990 llevó a una reimplementación de la mayoría de estos tipos de soporte en ese protocolo, y AppleTalk dejó de ser compatible a partir del lanzamiento de Mac OS X v10.6 en 2009. Muchas de las funciones de configuración automática más avanzadas de AppleTalk han desde que se introdujo en Bonjour, mientras que Universal Plug and Play satisface necesidades similares.

El Protocolo de anuncio de sesión ( SAP ) es un protocolo experimental para anunciar información de sesión de multidifusión. SAP suele utilizar el Protocolo de descripción de sesión (SDP) como formato para las descripciones de sesión del Protocolo de transporte en tiempo real (RTP). Los datos de los anuncios se envían mediante multidifusión IP y el Protocolo de datagramas de usuario(UDP).En SAP, los remitentes transmiten periódicamente descripciones de SDP a una dirección de multidifusión y un número de puerto conocidos (9875).  Una aplicación de escucha crea una guía de todas las sesiones de multidifusión anunciadas.SAP fue publicado por el IETF como RFC 2974.

El Network Control Protocol es un protocolo de control del nivel de red que se ejecuta por encima de PPP. Se usa para negociar y configurar la red que va sobre PPP. Es específico para cada tipo de red:IPCP si usamos como protocolo de red IP, el protocolo de red de internet.Internetwork Packet Exchange Control Protocol para el protocolo IPX.AppleTalk Control Protocol para AppleTalk.

El Protocolo de transferencia de archivos (en inglés File Transfer Protocol o FTP) es un protocolo de red para la transferencia de archivosentre sistemas conectados a una red TCP (Transmission Control Protocol), basado en la arquitectura cliente-servidor. Desde un equipo cliente se puede conectar a un servidor para descargar archivos desde él o para enviarle archivos, independientemente del sistema operativo utilizado en cada equipo.El servicio FTP es ofrecido por la capa de aplicación del modelo de capas de red TCP/IP al usuario, utilizando normalmente el puerto de red 20 y el 21. Un problema básico de FTP es que está pensado para ofrecer la máxima velocidad en la conexión, pero no la máxima seguridad, ya que todo el intercambio de información, desde el login y password del usuario en el servidor hasta la transferencia de cualquier archivo, se realiza en texto plano sin ningún tipo de cifrado, con lo que un posible atacante puede capturar este tráfico, acceder al servidor y/o apropiarse de los archivos transferidos.Para solucionar este problema son de gran utilidad aplicaciones como SCP y SFTP, incluidas en el paquete SSH, que permiten transferir archivos pero cifrando todo el tráfico.

El protocolo para transferencia simple de correo (en inglés Simple Mail Transfer Protocol o SMTP) es un protocolo de red utilizado para el intercambio de mensajes de correo electrónico entre computadoras u otros dispositivos (PDA, teléfonos móviles, impresoras, etc). Definido inicialmente en agosto de 1982 por el RFC 821 (para la transferencia) y el RFC 822 (para el mensaje). Son estándares oficiales de Internet que fueron reemplazados respectivamente por el RFC 2821 y el RFC 2822, que a su vez lo fueron por el RFC 5321 y el RFC 5322.El funcionamiento de este protocolo se da en línea, de manera que opera en los servicios de correo electrónico. Sin embargo, este protocolo posee algunas limitaciones en cuanto a la recepción de mensajes en el servidor de destino (cola de mensajes recibidos). Como alternativa a esta limitación se asocia normalmente a este protocolo con otros, como el POP o IMAP, otorgando a SMTP la tarea específica de enviar correo, y recibirlos empleando los otros protocolos antes mencionados (POP O IMAP).

ASCII (acrónimo inglés de American Standard Code for Information Interchange —Código Estándar Estadounidense para el Intercambio de Información—), pronunciado generalmente [áski]​:6 o (rara vez) [ásθi], es un código de caracteres basado en el alfabeto latino, tal como se usa en inglés moderno. Fue creado en 1963 por el Comité Estadounidense de Estándares (ASA, conocido desde 1969 como el Instituto Estadounidense de Estándares Nacionales, o ANSI) como una refundición o evolución de los conjuntos de códigos utilizados entonces en telegrafía. Más tarde, en 1967, se incluyeron las minúsculas, y se redefinieron algunos códigos de control para formar el código conocido como US-ASCII.El código ASCII utiliza 7 bits para representar los caracteres, aunque inicialmente empleaba un bit adicional (bit de paridad) que se usaba para detectar errores en la transmisión. A menudo se llama incorrectamente ASCII a varios códigos de caracteres de 8 bits que extienden el ASCII con caracteres propios de idiomas distintos al inglés, como el estándar ISO/IEC 8859-1.​ASCII fue publicado como estándar por primera vez en 1967 y fue actualizado por última vez en 1986. En la actualidad define códigos para 32 caracteres no imprimibles, de los cuales la mayoría son caracteres de control que tienen efecto sobre cómo se procesa el texto, más otros 95 caracteres imprimibles que les siguen en la numeración (empezando por el carácter espacio).Casi todos los sistemas informáticos actuales utilizan el código ASCII o una extensión compatible para representar textos y para el control de dispositivos que manejan texto como el teclado

Graphics Interchange Format (en español «Formato de Intercambio de Gráficos») también llamado Compuserve GIF y más conocido como GIF, es un formato gráficodigital utilizado ampliamente en la World Wide Web, tanto para imágenes como para animaciones.Creado por CompuServe en 1987 para dotar de un formato de Video en color a sus áreas de descarga de archivos, sustituyó su anterior formato en blanco y negro RLE. GIF llegó a ser muy popular porque podía usar el algoritmo de compresión LZW —Lempel Ziv Welch—, que era más eficiente que el algoritmo Run-length encoding o RLE usado por los formatos PCX y MacPaint. Por lo tanto imágenes de gran tamaño podían ser descargadas en un razonable periodo de tiempo, incluso con módems muy lentos.GIF es un formato sin pérdida de calidad para imágenes con hasta 256 colores, limitados por una paleta restringida a ese número de colores. Por ese motivo, con imágenes con más de 256 colores —de profundidad de color superior a ocho—, la imagen debe adaptarse y reduce su cantidad de colores, lo que produce la consecuente pérdida de calidad.

Joint Photographic Experts Group (JPEG), es el nombre de un comité de expertos que creó un estándar de compresión y codificación de archivos e imágenes fijas. Este comité fue integrado desde sus inicios por la fusión de varias agrupaciones en un intento de compartir y desarrollar su experiencia en la digitalización de imágenes. La ISO, tres años antes (abril de 1983), había iniciado sus investigaciones en el área.Además de ser un método de compresión, es a menudo considerado como un formato de archivo. JPEG/Exif es el formato de imagen más común, utilizado por las cámaras fotográficas digitales y otros dispositivos de captura de imagen, junto con JPG/JFIF, que también es otro formato para el almacenamiento y la transmisión de imágenes fotográficas en la World Wide Web. Estas variaciones de formatos a menudo no se distinguen, y se llaman “JPEG”. Los archivos de este tipo se suelen nombrar con la extensión .jpg.

Una unidad de datos de protocolo (PDU, del inglés protocol data unit) es la unidad básica usada en el modelo de interconexión de sistemas abiertos (OSI, del inglés open systemsinterconnect). Esta contiene información única que identifica a la capa junto con los datos del usuario. La PDU contiene códigos de error o información de direcciones para asegurar que los datos sean transmitidos correctamente entre las capas.Durante este proceso, cada protocolo de capa intercambia información en lo que no se conoce como unidades de datos, entre capas iguales. Cada capa de comunicación, en el computador origen, se comunica con un PDU específico de capa y con su capa igual en el computador destino.

 La capa de aplicación es la capa del modelo OSI más cercana al usuario; suministra servicios de red a las aplicaciones del usuario. Difiere de las demás capas debido a que no proporciona servicios a ninguna otra capa OSI, sino solamente a aplicaciones que se encuentran fuera del modelo OSI. Algunos ejemplos de aplicaciones son los programas de hojas de cálculo, de procesamiento de texto y los de las terminales bancarias. La capa de aplicación establece la disponibilidad de los potenciales socios de comunicación, sincroniza y establece acuerdos sobre los procedimientos de recuperación de errores y control de la integridad de los datos. Si desea recordar a la Capa 7 en la menor cantidad de palabras posible, piense en los navegadores de Web.

HTTP, de sus siglas en inglés: "Hypertext Transfer Protocol", es el nombre de un protocolo el cual nos permite realizar una petición de datos y recursos, como pueden ser documentos HTML. Es la base de cualquier intercambio de datos en la Web, y un protocolo de estructura cliente-servidor, esto quiere decir que una petición de datos es iniciada por el elemento que recibirá los datos (el cliente), normalmente un navegador Web. Así, una página web completa resulta de la unión de distintos sub-documentos recibidos, como, por ejemplo: un documento que especifique el estilo de maquetación de la página web (CSS), el texto, las imágenes, vídeos, scripts, etc...

El protocolo para transferencia simple de correo (en inglés Simple Mail Transfer Protocol o SMTP) es un protocolo de red utilizado para el intercambio de mensajes de correo electrónico entre computadoras u otros dispositivos (PDA, teléfonos móviles, impresoras, etc). Definido inicialmente en agosto de 1982 por el RFC 821 (para la transferencia) y el RFC 822 (para el mensaje). Son estándares oficiales de Internet que fueron reemplazados respectivamente por el RFC 2821 y el RFC 2822, que a su vez lo fueron por el RFC 5321 y el RFC 5322.El funcionamiento de este protocolo se da en línea, de manera que opera en los servicios de correo electrónico. Sin embargo, este protocolo posee algunas limitaciones en cuanto a la recepción de mensajes en el servidor de destino (cola de mensajes recibidos). Como alternativa a esta limitación se asocia normalmente a este protocolo con otros, como el POP o IMAP, otorgando a SMTP la tarea específica de enviar correo, y recibirlos empleando los otros protocolos antes mencionados (POP O IMAP).

Uno de los protocolos utilizados por clientes de email (Windows Mail, Outlook, etc) para recoger mensajes en el servidor de email. Los mensajes son transferidos desde el servidor hacia la computadora local cuando el usuario se conecta al servidor. Después de recibir los mensajes, la conexión puede interrumpirse, procediéndose a la lectura de los mensajes sin necesidad de continuar conectado al servidor. *Esto quiere decir que un computador después de haber recibido el mensaje correspondiente puede seguir con la lectura del mismo sin importar si sigue en existencia una conexión a la red.La función de este protocolo es mandar a llamar y descargar el/los mensajes que sean para el computador.

SSH™ (o Secure SHell) es un protocolo que facilita las comunicaciones seguras entre dos sistemas usando una arquitectura cliente/servidor y que permite a los usuarios conectarse a un host remotamente. A diferencia de otros protocolos de comunicación remota tales como FTP o Telnet, SSH encripta la sesión de conexión, haciendo imposible que alguien pueda obtener contraseñas no encriptadas.SSH está diseñado para reemplazar los métodos más viejos y menos seguros para registrarse remotamente en otro sistema a través de la shell de comando, tales como telnet o rsh. Un programa relacionado, el scp, reemplaza otros programas diseñados para copiar archivos entre hosts como rcp. Ya que estas aplicaciones antiguas no encriptan contraseñas entre el cliente y el servidor, evite usarlas mientras le sea posible. El uso de métodos seguros para registrarse remotamente a otros sistemas reduce los riesgos de seguridad tanto para el sistema cliente como para el sistema remoto.

El Protocolo simple de administración de red o SNMP (del inglés Simple Network Management Protocol) es un protocolo de la capa de aplicación que facilita el intercambio de información de administración entre dispositivos de red. Los dispositivos que normalmente soportan SNMP incluyen routers, switches, servidores, estaciones de trabajo, impresoras, bastidores de módem y muchos más. Permite a los administradores supervisar el funcionamiento de la red, buscar y resolver sus problemas, y planear su crecimiento.SNMP es un componente de la suite de protocolo de Internet como se define por el IETF. Se compone de un conjunto de normas para la gestión de la red, incluyendo una capa de aplicación del protocolo, una base de datos de esquema, y un conjunto de objetos de datos. Las versiones de SNMP más utilizadas son SNMP versión 1 (SNMPv1) y SNMP versión 2 (SNMPv2).SNMP en su última versión (SNMPv3) posee cambios significativos con relación a sus predecesores, sobre todo en aspectos de seguridad; sin embargo no ha sido mayoritariamente aceptado en la industria.

DNS corresponde a las siglas en inglés de "Domain Name System", es decir, "Sistema de nombres de dominio". Este sistema es básicamente la agenda telefónica de la Web que organiza e identifica dominios. Mientras que una agenda telefónica traduce un nombre como "Acme Pizza" en el número de teléfono correspondiente, el sistema DNS traduce una dirección web como "www.google.com" en la dirección IP física, como "74.125.19.147", del ordenador que aloja ese sitio (en este caso, la página principal de Google).Cuando utilizas servicios de Google Cloud, debes modificar periódicamente tu configuración de DNS para implementar diversos servicios y herramientas. Para ello, cambia varios tipos de registros DNS. Por ejemplo, deberás cambiar los registros MX de tu dominio para dirigir el correo electrónico del dominio a los servidores de correo de Google.

Un navegador web (en inglés, web browser) es un software, aplicación o programa que permite el acceso a la Web, interpretando la información de distintos tipos de archivos y sitios web para que estos puedan ser vistos.La funcionalidad básica de un navegador web es permitir la visualización de documentos de texto, posiblemente con recursos multimedia incrustados. Además, permite visitar páginas web y hacer actividades en ella, es decir, enlazar un sitio con otro, imprimir, enviar y recibir correos, entre otras funcionalidades más.Los documentos que se muestran en un navegador pueden estar ubicados en la computadora donde está el usuario y también pueden estar en cualquier otro dispositivo conectado en la computadora del usuario o a través de Internet, y que tenga los recursos necesarios para la transmisión de los documentos (un software servidor web).Tales documentos, comúnmente denominados páginas web, poseen hiperenlaces o hipervínculos que enlazan una porción de texto o una imagen a otro documento, normalmente relacionado con el texto o la imagen.El seguimiento de enlaces de una página a otra, ubicada en cualquier computadora conectada a Internet, se llama navegación, de donde se origina el nombre navegador (aplicado tanto para el programa como para la persona que lo utiliza, a la cual también se le llama cibernauta). Por otro lado, hojeador es una traducción literal del original en inglés, browser, aunque su uso es minoritario.Los navegadores web se han convertido en las herramientas más populares de acceso a Internet. Por esa razón explotar sus vulnerabilidades se han convertido en un objetivo muy interesante para atacar los sistemas informáticos en los que se instalan. Es tal el interés, que se han desarrollado herramientas automáticas para explotar vulnerabilidades en los navegadores.

Un correo electrónico (en inglés: electronic mail, normalmente abreviado e-mail o email) es un servicio de red que permite a los usuarios enviar y recibir mensajes (también denominados mensajes electrónicos o cartas digitales) mediante redes de comunicación electrónica.El término «correo electrónico» proviene de la analogía con el correo postal: ambos sirven para enviar y recibir mensajes, y se utilizan «buzones» intermedios (servidores de correo). Por medio del correo electrónico se puede enviar no solamente texto, sino todo tipo de archivos digitales, si bien suelen existir limitaciones al tamaño de los archivos adjuntos​Los sistemas de correo electrónico se basan en un modelo de almacenamiento y reenvío, de modo que no es necesario que ambos extremos se encuentren conectados simultáneamente. Para ello se emplea un servidor de correo que hace las funciones de intermediario, guardando temporalmente los mensajes antes de enviarse a sus destinatarios.​ En Internet, existen multitud de estos servidores, que incluyen a empresas y proveedores de servicios de internet

Una unidad de datos de protocolo (PDU, del inglés protocol data unit) es la unidad básica usada en el modelo de interconexión de sistemas abiertos (OSI, del inglés open systemsinterconnect). Esta contiene información única que identifica a la capa junto con los datos del usuario. La PDU contiene códigos de error o información de direcciones para asegurar que los datos sean transmitidos correctamente entre las capas.Durante este proceso, cada protocolo de capa intercambia información en lo que no se conoce como unidades de datos, entre capas iguales. Cada capa de comunicación, en el computador origen, se comunica con un PDU específico de capa y con su capa igual en el computador destino.

La capa física se encarga de definir todos los aspectos relacionados con los elementos físicos de conexión de los dispositivos a la red, así como de establecer los procedimientos para transmitir la información sobre la serial física empleada. En este sentido, puede decirse que la capa física es la encargada de definir cuatro tipos de características de los elementos de interconexión:Mecánicas: se refiere a las características físicas del elemento de conexión con la red, es decir, a las propiedades de la interfaz física con el medio de comunicación. Por ejemplo, las dimensiones y forma del conector, el número de cables usados en la conexión, el número de pines del conector. el tamaño del cable, el tipo de antena, etc.Eléctricas: especifica las características eléctricas empleadas, por ejemplo, la tensión usada, velocidad de transmisión, intensidad en los pines. etc.Funcionales: define las funciones de cada uno de los circuitos del elemento de interconexión a la red, por ejemplo, pin X para transmitir, pin Y para recibir, etc.De procedimiento: establece los pasos a realizar para transmitir información a través del medio físico.Esta capa ofrece a los niveles superiores un servicio de transmisión de datos, es decir, proporciona un mecanismo para enviar y recibir bits empleando el canal de comunicación. Es la capa de más bajo nivel.

Linea de suscriptor digital. Tecnología de red publica que proporciona un ancho de banda elevado, atraves de cables de cobre convencionales, a distancias limitadas. Tecnología de conexión permanente que permite a los usuarios conectarse a Internet.

 es una especificación industrial para Redes Inalámbricas de Área Personal (WPAN) que posibilita la transmisión de voz y datos entre diferentes dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2,4GHz.

es un tipo de tecnología de línea DSL. Consiste en una transmisión analógica de datos digitales apoyada en el par simétrico de cobre que lleva la línea telefónica convencional o línea de abonado, siempre y cuando la longitud de línea no supere los 5,5 km medidos desde la Central Telefónica, o no haya otros servicios por el mismo cable que puedan interferir.

 es una red que procede por evolución de la red telefónica existente, que al ofrecer conexiones digitales de extremo a extremo permite la integración de multitud de servicios en un único acceso, independientemente de la naturaleza de la información a transmitir y del equipo terminal que la genere.

El sistema global para las comunicaciones móviles 2G (del inglés Global System for Mobile communications, abreviado como GSM, y originariamente del francés groupe spécial mobile) es un sistema estándar, desarrollado por European Telecommunications Standards Institute(ETSI) libre de regalías, de telefonía móvildigital.Un cliente GSM puede conectarse a través de su teléfono con su computador y enviar y recibir mensajes por correo electrónico, faxes, navegar por Internet, acceder con seguridad a la red informática de una compañía (red local/Intranet), así como utilizar otras funciones digitales de transmisión de datos, incluyendo el servicio de mensajes cortos(SMS) o mensajes de texto.Logotipo para identificar las terminales y sistemas compatibles.GSM se considera, por su velocidad de transmisión y otras características, un estándar de segunda generación (2G). Su extensión a 3Gse denomina UMTS y difiere en su mayor velocidad de transmisión, el uso de una arquitectura de red ligeramente distinta y sobre todo en el empleo de diferentes protocolos de radio (W-CDMA).

 es un estándar multiplataforma para la entrada y salida de datos en serie a gran velocidad. Suele utilizarse para la interconexión de dispositivos digitales como videocámaras a computadoras.

es un estándar industrial desarrollado en los años 1990 que define los cables, conectores y protocolos usados en un bus para conectar, comunicar y proveer de alimentación eléctrica entre ordenadores y periféricos y dispositivos electrónicos.

Contiene diferentes puntos de conexión, denominados puertos, retransmitiendo cada paquete de datos recibidos por uno de los puertos a los demás puertos.El Hub básicamente extiende la funcionalidad de la red (LAN) para que el cableado pueda ser extendido a mayor distancia, es por esto que puede ser considerado como una repetidor.El Hub transmite los “Broadcasts” a todos los puertos que contenga, esto es, si contiene 8 puertos, todas las computadoras que estén conectadas a dichos puertos recibirán la misma información.Se utiliza para implementar redes de topología estrella y ampliación de la red LAN.Un Hub, por tanto, actúa sólo en el nivel físico o capa 1 del modelo OSI.Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.Un concentrador funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datosUn concentrador, o repetidor, es un dispositivo de emisión bastante sencillo. Los concentradores no logran dirigir el tráfico que llega a través de ellos, y cualquier paquete de entrada es transmitido a otro puerto (que no sea el puerto de entrada). Dado que cada paquete está siendo enviado a través de cualquier otro puerto, aparecen las colisiones de paquetes como resultado, que impiden en gran medida la fluidez del tráfico. Cuando dos dispositivos intentan comunicar simultáneamente, ocurrirá una colisión entre los paquetes transmitidos, que los dispositivos transmisores detectan. Al detectar esta colisión, los dispositivos dejan de transmitir y hacen una pausa antes de volver a enviar los paquetes.

Un módem (del inglés modem, acrónimo de modulator demodulator; pl. módems)es un dispositivo que convierte las señales digitales en analógicas(modulación) y viceversa (desmodulación), y permite así la comunicación entre computadoras a través de la línea telefónica o del cablemódem. Sirve para enviar la señal moduladora mediante otra señal llamada portadora.Se han usado módems desde la década de 1960, debido a que la transmisión directa de las señales electrónicas inteligibles, a largas distancias, no es eficiente; por ejemplo, para transmitir señales de audio por el aire se requerirían antenas de gran tamaño (del orden de cientos de metros) para su correcta recepción. Es habitual encontrar en muchos módems de red conmutada la facilidad de respuesta y marcación automática, que les permiten conectarse cuando reciben una llamada de la RTPC (Red Telefónica Pública Conmutada) y proceder a la marcación de cualquier número previamente grabado por el usuario. Gracias a estas funciones se pueden realizar automáticamente todas las operaciones de establecimiento de la comunicación.

Es un dispositivo electrónico que conecta dos segmentos de una misma red, transfiriendo el tráfico de uno a otro extremo, bien por cable o inalámbrico.Los segmento de red son limitados en su longitud, si es por cable, generalmente no superan los 100 M., debido a la perdida de señal y la generación de ruido en las líneas. Con un repetidor se puede evitar el problema de la longitud, ya que reconstruye la señal eliminando los ruidos y la transmite de un segmento al otro.En la actualidad los repetidores se han vuelto muy populares a nivel de redes inalámbricas o WIFI. El Repetidor amplifica la señal de la red LAN inalámbrica desde el router al ordenador.Un Receptor, por tanto, actúa sólo en el nivel físico o capa 1 del modelo OSI.

La tarjeta de red, también conocida como placa de red, adaptador de red, adaptador LAN, Interfaz de red física,1​ o sus términos en inglés Network Interface Card o Network interface controller (NIC), cuya traducción literal del inglés es «tarjeta de interfaz de red» (TIR), es un componente de hardware que conecta una computadora a una red informática y que posibilita compartir recursos (como archivos, discos duros enteros, impresoras e internet) entre dos o más computadoras, es decir, en una red de computadoras.

Una unidad de datos de protocolo (PDU, del inglés protocol data unit) es la unidad básica usada en el modelo de interconexión de sistemas abiertos (OSI, del inglés open systemsinterconnect). Esta contiene información única que identifica a la capa junto con los datos del usuario. La PDU contiene códigos de error o información de direcciones para asegurar que los datos sean transmitidos correctamente entre las capas.Durante este proceso, cada protocolo de capa intercambia información en lo que no se conoce como unidades de datos, entre capas iguales. Cada capa de comunicación, en el computador origen, se comunica con un PDU específico de capa y con su capa igual en el computador destino.

La capa de enlace de datos proporciona tránsito de datos confiable a través de un enlace físico. Al hacerlo, la capa de enlace de datos se ocupa del direccionamiento físico (comparado con el lógico) , la topología de red, el acceso a la red, la notificación de errores, entrega ordenada de tramas y control de flujo. Si desea recordar la Capa 2 en la menor cantidad de palabras posible, piense en tramas y control de acceso al medio.

se utiliza para nombrar el protocolo diseñado por IBM para enlaces síncronos a través de una línea para la capa 2 del modelo OSI de comunicaciones. Como su nombre implica, es un protocolo síncrono, lo que supone la transmisión de la señal de reloj con los datos.

 es un estándar a nivel de enlace de datos que incluye mecanismos para la detección y corrección de errores. Se utiliza en RDSI y en X.25, aunque no se siguen sus especificaciones completas, ya que es unprotocolo muy extenso (se utiliza más bien otros protocolos derivados de éste, como SDLC, LAP-B, LAP-D, PPP, LLC o Frame Relay).

Cuando un nodo en la red “A” requiere comunicarse con otro nodo en la red “B”, necesita localizar su dirección física, sin embargo como los nodos se encuentran en redes distintas, es el enrutador quien se encarga de efectuar el calculo de la dirección. En tal sentido, la dirección física entregada al nodo en la red “A” corresponde al enrutador conectado a esa red.

El protocolo PPP permite establecer una comunicación a nivel de la capa de enlace TCP/IP entre dos computadoras. Generalmente, se utiliza para establecer la conexión a Internet de un particular con su proveedor de acceso a través de un módem telefónico

 es un protocolo de nivel de enlace de datos dentro del conjunto de protocolos de la norma X.25. LAPB está orientado al bit y deriva de HDLC. Es un subconjunto de HDLC, en modo de clase balanceada asíncrona (BAC). HDLC trabaja con 3 tipos de estaciones, en cambio LAP-B solo con una, la Balanceada. Por lo tanto usa una clase balanceada asincrona, los dos dispositivos pueden iniciar la transmisión, esa es una de las diferencias con HDLC.

es un estándar de transmisión de datagramas IP para líneas serie, pero que ha quedado bastante obsoleto. Fue diseñado para trabajar a través de puerto serie y conexión de módem. Su especificación se encuentra en el documento RFC 1055.

define el uso de los dos niveles inferiores de la arquitectura OSI (capas física y de enlace de datos), especificando sus normas de funcionamiento en una WLAN. Los protocolos de la rama 802.x definen la tecnología de redes de área local y redes de área metropolitana.

 Es una especificación de red sobre fibra óptica con topología de doble anillo, control de acceso al medio por paso de testigo y una velocidad de transmisión de 100 Mbits/s. Esta especificación estaba destinada a sustituir a la Ethernet pero el retraso en terminar las especificaciones por parte de los comités y los avances en otras tecnologías, principalmente Ethernet, la han relegado a unas pocas aplicaciones como interconexión de edificios.

Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las LANs (Local Area Network– Red de Área Local).Los conmutadores poseen la capacidad de aprender y almacenar las direcciones de red de nivel 2 (direcciones MAC) de los dispositivos alcanzables a través de cada uno de sus puertos. Por ejemplo, un equipo conectado directamente a un puerto de un conmutador provoca que el conmutador almacene su dirección MAC. Esto permite que, a diferencia de los concentradores o hubs, la información dirigida a un dispositivo vaya desde el puerto origen al puerto de destino. En el caso de conectar dos conmutadores o un conmutador y un concentrador, cada conmutador aprenderá las direcciones MAC de los dispositivos accesibles por sus puertos, por lo tanto en el puerto de interconexión se almacenan las MAC de los dispositivos del otro conmutador.Router (dispositivo de encaminamiento)

Puente de red (en inglés: bridge) es el dispositivo de interconexión de redes de computadoras que opera en la capa 2 (nivel de enlace de datos) del modelo OSI.Interconecta segmentos de red (o divide una red en segmentos) haciendo la transferencia de datos de una red hacia otra con base en la dirección física de destino de cada paquete.El término bridge, formalmente, responde a un dispositivo que se comporta de acuerdo al estándar IEEE 802.1D.En definitiva, un bridge conecta segmentos de red formando una sola subred(permite conexión entre equipos sin necesidad de routers). Funciona a través de una tabla de direcciones MAC detectadas en cada segmento al que está conectado. Cuando detecta que un nodo de uno de los segmentos está intentando transmitir datos a un nodo del otro, el bridge copia la trama para el otro segmento de red, teniendo la capacidad de desechar la trama (filtrado) en caso de no tener dicho segmento de red como destino. Para conocer por dónde enviar cada trama que le llega (encaminamiento) incluye un mecanismo de aprendizaje automático (auto aprendizaje) por lo que no necesitan configuración manual.

Una unidad de datos de protocolo (PDU, del inglés protocol data unit) es la unidad básica usada en el modelo de interconexión de sistemas abiertos (OSI, del inglés open systemsinterconnect). Esta contiene información única que identifica a la capa junto con los datos del usuario. La PDU contiene códigos de error o información de direcciones para asegurar que los datos sean transmitidos correctamente entre las capas.Durante este proceso, cada protocolo de capa intercambia información en lo que no se conoce como unidades de datos, entre capas iguales. Cada capa de comunicación, en el computador origen, se comunica con un PDU específico de capa y con su capa igual en el computador destino.

 La capa de red es una capa compleja que proporciona conectividad y selección de ruta entre dos sistemas de hosts que pueden estar ubicados en redes geográficamente distintas. Si desea recordar la Capa 3 en la menor cantidad de palabras posible, piense en selección de ruta, direccionamiento y enrutamiento

La dirección IP es un conjunto de números que identifica, de manera lógica y jerárquica, a una interfaz en la red (elemento de comunicación/conexión) de un dispositivo (computadora, laptop, teléfono inteligente) que utilice el protocolo (Internet Protocol) o, que corresponde al nivel de red del modelo TCP/IP.​ La dirección IP no debe confundirse con la dirección MAC, que es un identificador de 48 bits expresado en código hexadecimal, para identificar de forma única la tarjeta de red y no depende del protocolo de conexión utilizado en la red.La dirección IP puede cambiar a menudo debido a cambios en la red, o porque el dispositivo encargado dentro de la red de asignar las direcciones IP, decida asignar otra IP (por ejemplo, con el protocolo DHCP). A esta forma de asignación de dirección IP se le denomina también dirección IP dinámica (normalmente abreviado como IP dinámica).​Los sitios de Internet que por su naturaleza necesitan estar permanentemente conectados, generalmente tienen la necesidad de una dirección IP fija (comúnmente, IP fija o IP estática). Esta no cambia con el tiempo. Los servidores de correo, DNS, FTP públicos y servidores de páginas web necesariamente deben contar con una dirección IP fija o estática, ya que de esta forma se permite su localización en la red.​Los dispositivos se conectan entre sí mediante sus respectivas direcciones IP. Sin embargo, para las personas es más fácil recordar un nombre de dominio que los números de la dirección IP. Los servidores de nombres de dominio DNS, "traducen" el nombre de dominio en una dirección IP. Si la dirección IP dinámica cambia, es suficiente actualizar la información en el servidor DNS. El resto de las personas seguirán accediendo al dispositivo por el nombre de dominio.​

 es un paquete de software de IBM que provee comunicaciones a través de dispositivos de telecomunicaciones y entornos mainframe para sus usuarios. Es la implementación de Systems Network Arquitecture (SNA) para mainframes. En otras palabras, VTAM es una API que controla las comunicaciones en redes SNA. VTAM soporta gran variedad de protocolos de red, incluyendo SDLC y Token Ring.

 es el protocolo AppleTalk en el nivel de red que se encarga de encaminar los datagramas de modo semejante al protocolo IP de las redes UNIX. Las tablas de encaminamiento entre los diferentes encaminadores o routers se mantienen a través de un protocolo denominado RTMP (Routing Table Maintenance Protocol, Protocolo de Mantenimiento de Tabla de Ruteo).

IPX (Internetwork Packet Exchange) es un protocolo de Novell que interconecta redes que usan clientes y servidores Novell Netware. Es un protocolo orientado a paquetes y no orientado a conexión (esto es, no requiere que se establezca una conexión antes de que los paquetes se envíen a su destino). Otro protocolo, el SPX (Sequenced Packet eXchange), actúa sobre IPX para asegurar la entrega de los paquetes.El protocolo de red Novell (IPX/SPX) es una implementación del protocolo  IDP(Internetwork Datagram Packet) de Xerox. El IPX permite que las aplicaciones que se ejecutan sobre estaciones de trabajo DOS, Windows u OS/2 acceden a los manejadores de red de NetWare y se comuniquen con otras estaciones de trabajo, servidores, u otros dispositivos de la red.El conjunto de protocolos denominados  IPX/SPX consiste realmente en una variedad de protocolos iguales (peer) tales como: IPX (Internertwork Packet Exchange) SPX (Squential Packet Exchange). NCO (Netware Core Protocol). SAP (Service Advertising Protocol). RIP (Router Information Protocol).Novel incluso a implementado un emulador de NetBios para que aplicaciones que utilicen NetBios puedan usar IXP como protocolo de red.El IPX es un protocolo de datagramas, que lleva a cabo el mejor intento para enviar paquetes de datos, pero que no garantiza la entrega de datos. El termino “datagrama”, significa que cada paquete se trata como una entidad individual, sin considerar ninguna relación lógica o secuencial con cualquier otro paquete.El IPX es un protocolo sin conexión y no fiable, esto es, transmite datos a un nodo remoto, pero no espera una respuesta o una confirmación indicando s los datos han sido recibidos con éxito. Se deja a los protocolos de nivel superior que proporcionen esta transmisión de datos fiables; lo que en el entorno NetWare se implementan  dentro del shell. Debido a que el protocolo IPX es sin conexión y no espera una confirmación, es capaz de proporcionar mayor rendimiento que una conexión o sesión basada en protocolos como SPX o NetBios.IPX utiliza un esquema de direccionamiento de 12 bytes para transmitir sus paquetes de datos. La dirección de 12 bytes se divide en tres secciones: Redes de origen y destino, utilizadas para direccionar grupos de trabajo. Cada dirección de red tiene que ser única en la red (IPX/SPX). Nodos origen y destino. Direccionan nodos de red dentro de los grupos de trabajo (análogos a las direcciones de los adaptadores token-ring). Sockets origen y destino, se pueden utilizar para multiplexar funcione dentro de un nodo de red. Los sockets IPX permiten que varios protocolos de alto nivel utilicen los servicios IPX de forma concurrente. A fin de que un protocolo cliente IPX se comunique con su homologo correspondiente, necesita conocer el numero de sockets de su aplicación homologa remota.SPXSPX es un protocolo de comunicaciones que utiliza los servicios de IPX. En secuencia SPX es un protocolo fiable y orientado a conexiones. En este sentido, los protocolos SPX/IPX son similares a los protocolos TCP/IP, por lo cual no se entra en mas detalle.

Básicamente el router es un dispositivo dedicado a la tarea de administrar el tráfico de información que circula por una red de computadoras. Existen dispositivos específicamente diseñados para la función de router, sin embargo, una computadora común puede ser transformada en un router, tan sólo con un poco de trabajo, conocimiento y paciencia.En la actualidad, un router puede ser usado para compartir internet, a través de cable, ADSL o WiFi con otras computadoras, proveer protección de firewall, controlar la calidad del servicio y otras varias tareas, principalmente en el ámbito de la seguridad.Un router Wireless o WiFi nos provee acceso a la red local y a internet de forma inalámbrica a cualquier dispositivo, ya sea notebook, tablet, impresoras, discos de almacenamiento o smartphones que esté dentro del alcance de la señal.Un router WiFi para el hogar o para pequeñas empresas, generalmente viene equipado de fábrica con 4 puertos para red local por cable (LAN) y un puerto Ethernet para conectar el modem de internet (puerto WLAN). Así, de forma simple, internet se puede compartir con cualquier dispositivo WiFi que se encuentre al alcance de la señal y que esté configurado para eso.
