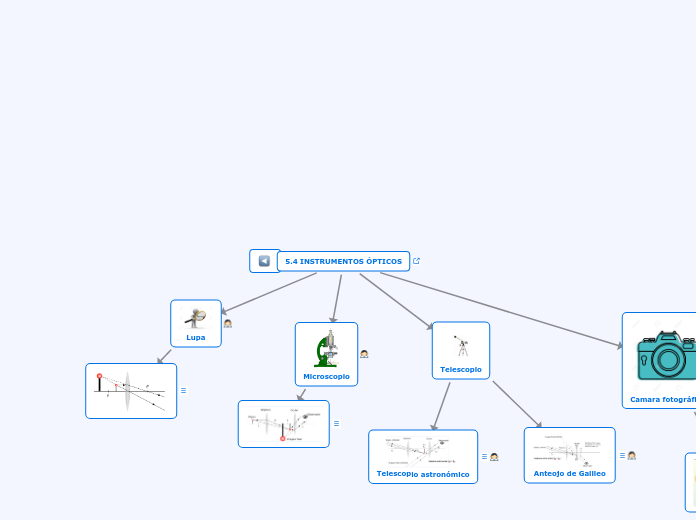

5.4 INSTRUMENTOS ÓPTICOS

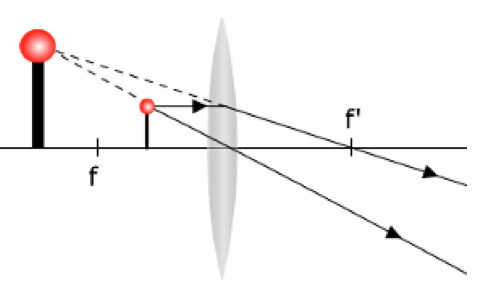

Un simple lente convergente nos permite ver los objetos aumentados si los situamos entre el foco y la lente. Se obtiene una imagen virtual, derecha y de mayor tamaño, situada detrás del objeto.La potencia de la lupa depende de su distancia focal. Las lupas más potentes tienen una distancia focal corta, lo que se consigue dando un radio de curvatura pequeño a la lente (lente muy curvada).

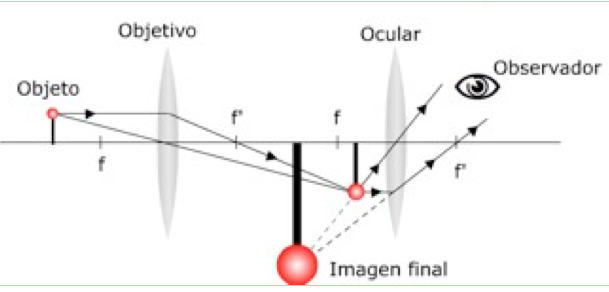

El microscopio ya es un verdadero sistema óptico. Se utiliza para ver objetos muy próximos y de pequeño tamaño. Consta de dos lentes convergentes. La que se sitúa más próxima al ojo se denomina ocular y la que está próxima al objeto, objetivo.El objeto se coloca a una distancia mayor que la distancia focal del objetivo y su imagen (real) ampliada, sirve de objeto para la segunda lente. Si la imagen de la primera lente se coloca entre el foco y la segunda lente, ésta proporcionará una imagen nuevamente ampliada

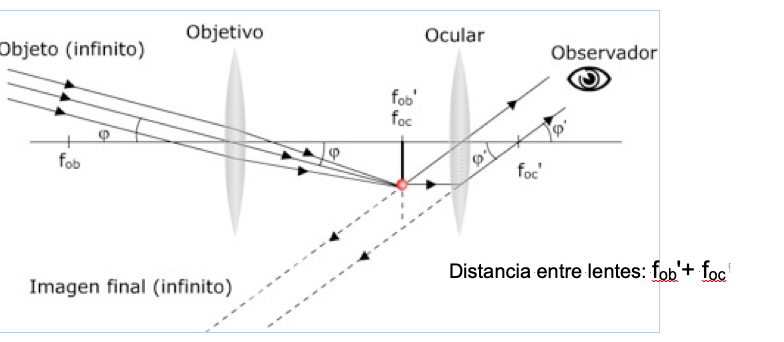

Se utiliza para ver objetos grandes situados a mucha distancia. Consta de dos lentes convergentes, objetivo y ocular.Como el objeto está a una distancia muy grande los rayos procedentes de él llegan paralelos, con lo que se refractan en el objetivo formando una imagen en el plano focal imagen (plano que contiene al foco imagen). El foco imagen del objetivo y el foco objeto del ocular coinciden, por tanto la imagen formada por el ocular (virtual) se encuentra en el infinito. Es invertida y mayor.

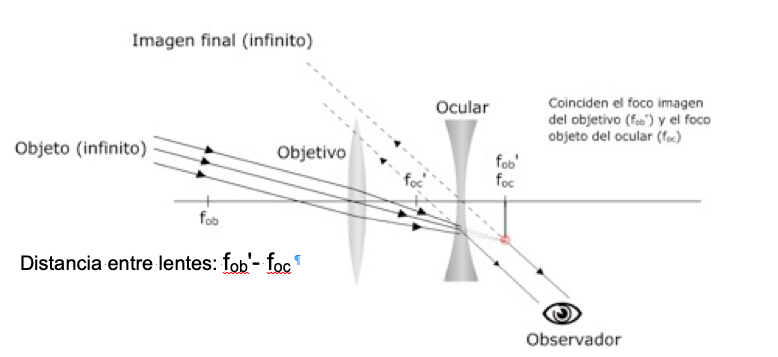

El objetivo es una lente convergente con una gran distancia focal y el ocular una lente divergente.Los rayos, al proceder de un objeto lejano inciden prácticamente paralelos formando la imagen en el plano focal imagen del objetivo. Antes de formarse esta imagen se encuentran con el ocular (lente divergente), cuyo foco objeto coincide con el imagen del objetivo, de forma que los rayos se refractan paralelos, y la imagen final (virtual) se forma en el infinito (el ojo forma en la retina las imágenes situadas en el infinito sin acomodación alguna). La imagen formada en la retina es mayor y derecha.
