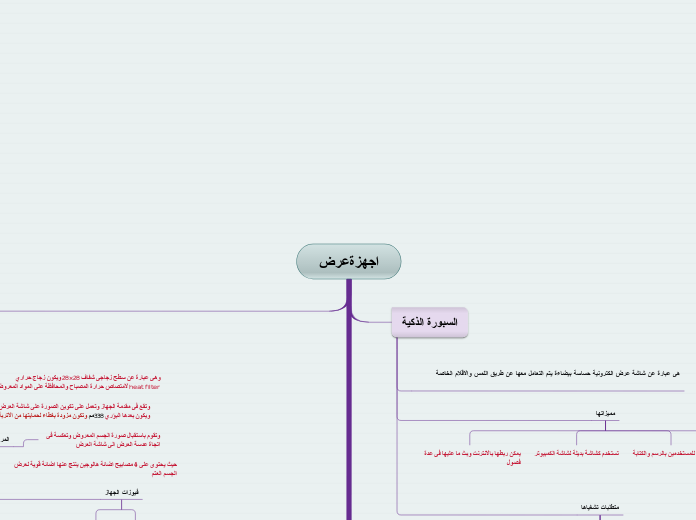

اجهزةعرض
السبورة الذكية
مميزاتها
يمكن ربطها بالانترنت وبث ما عليها فى عدة فصول
تستخدم كشاشة بديلة لشاشة الكمبيوتر
تسمح للمستخدمين بالرسم والكتابة
يمكنها حفظ وتسجيل المعلومات
متطلبات تشغياها
برنامج تشغيل السبورة مفعل على جهاز الحاسب
سلك توصيل خاص بالسبورة والحاسب الالى
جهاز عرض موصل بالحاسب الالى
جهاز عرض الوسائط
مسمياتة
جهاز عرض البيانات والفيديو
video projector
جهاز LCD
data show projector
مفهومه
هو جهز يقوم بعكس وتكبير مخرجات جهاز الكمبيوتر او جهاز الفيديو او التلفزيون اوDVD الى شاشة العرض
اجزاء الجهاز
حلقة تكبير وتصغير (zoom)
مخرجات الصوت (output)
حلقة التعديل البؤرى (focus)
منفذ الكهرباء (input)
لوحة مفاتيح
وهى للتحكم بالجهاز
زر مشغل الكهرباء
المكونات الداخلية للجهاز
مروحة للتبريد
مصباح ضوء قوي
عدسة يمكن خفضها ورفعها بسهولة
يمكن وصلة باجهزة الحاسب او الاجهزة المحمولة
يمكن وصلة باجهزة الفيديو التفاعلى
يستخدم فى تدريس المجموعات الكبيرة
يمكن عرضة بجهاز العارض البصرى
يمكن المعلم من عرض الوسائط المتعددة
ينقل الصورة بشكل مكبر الى شاشة العرض
يمكن وصلة بكاميرات التصوير الثابتة والمتحركة
يمكن وصلة بجهاز استقبال القنوات الفضائية
العيوب
غالى الثمن
يحتاج الى تعتيم الغرفة بنسبة كبيرة
يحتاج الى شاشة عرض لاظهار المحتوى
جهاز عرض الشرائح الفوتوغرافية 2x2بوصة المصحوب بالصوت
انواعة
جهاز يعرض شريحه واحدة
جهاز يعرض شرحتين
جهاز يعرض 36 شريحة
جهاز يعر 80شريحة
مكونات الجهاز
اسطوانة شرائح تحمل 80شريحة 2x2بوصة
ماسك للشرائح يمنع خروج الشرائح
مفتاح focusلضبط الصورة
منصة الشرائح ويوجد بها 3 مفاتيح
زر لوضع شريحة فى غر وضعها لتعرض
زر الرجوع للخلف
زر امامي
مفتاح تكبير وتصغير zoom
جهاز كاسيت
ويعمل على تسجيل الصوت وله زر تشغيل وتوقيف وتسجيل
تقع ازرار عرض الكاسيت على الجانب الايسر بجانب شاشة العرض الذاتي
يوجد فى الامام عدسة لخروج الضوء لشاشة العرض
لها غطاء لحماية العدسة من الخدوش والكسر
شاشة العرض الذاتي
مكونات الجهاز
مصباح اضائة
مراة مقعرة تقع خلف المصباح لتجميع الضوء من المصباح وعكسة
عدسات مجمعة للضوء
مروحة للتبريد
عدسة امامية مكبرة للصورة
اسطوانة لتعبئة الشرائح
خطوات تشغيل الجهاز
مرحلة الاعداد
بعد الانتهاء من التسجيل نرجع الشريط لاولة والشرائح لنقطة الاصل
تسجيل الصوت على شريط بالغضط على زر play
تجهيز الشرائح ووضعها فى حامل الشرائح
لف السلك حول احد ارجل المنضدة
التاكد من مصدر التيار الكهربي
مرحلة التشغيل
لعرض شريحة فى غير دورها يمكن الضغط على زرselect لوضعها فى امكانية العرض
التحكم في وضوح الصورة من خلال زر focus
الضغط على مفتاح forward لتشغيل اول شريحة
الضغط على play فى حالة وجود تعليق صوتى
وضع الفتاح على وضع التشغيل on
توصيل الجهاز بالكهرباء
مرحلة ارجاع الجهازالى وضعة
وضع ملحقات الجهاز فى المكان المخصص لها
فك السلك من حول النضدة
فصل الجهاز من الكهرباء
غلق الجهاز من زر off
رفع حامل الشرائح من الجهاز
ارجاع الشرائح لرقم صفر
ارجاع الشريط الى اولة واخراجة
opeque projector
جهاز عرض المواد المعتمة او الفنوس السحري
عيوب الجهاز
يتطلب الجهز اعتام الغرفة تماما
يحتاج الجهاز الى صيانة دورية
الصورة التي يعرضها اقل دقة من الاجهزة الاخرى
يتلطب تشغيل المراوح قبل عمل الجهاز
مصابيح الاضائة لها عمر افتراضى فتتطلب تغيير مستمر
مميزات الجهاز
يعرض الجهاز الاجسام ثلاثية الابعاد وهى ميزة ينفرد بها عن بتقى الاجهزة
يمكن استخدامة لتكبير الصورة والاشكال
يمكن من خلاله عرض عدد غير محددود من المواد والمطبوعات
امكانية التحكم فى سير الدرس
المواد المعروضة لاتتطلب الانتاج فهى متوفرة فى البيئة
يمكن عرض الصور بالالوان وبالاسود
يمكن الجهاز ان يعرض كتاب كامل
مسميات الجهاز
جهاز عرض المواد المعتمة
الفانوس السحري
العارض المعتم
جهاز عرض المواد غير المنفذ
الابيسكوب
الابياسكوب
الاوبيك بروجيكتور
الانتسكوب
مكونات الجهاز
منصة عرض
وهى عبارة عن سطح زجاجى شفاف 28x28 ويكون زجاج حراري
heat filter لامتصاص حرارة المصباح والمحافظة على المواد المعروضة
عدسة العرض
وتقع فى مقدمة الجهاز وتعمل على تكوين الصورة على شاشة العرض
ويكون بعدها البؤري 338مم وتكون مزودة بغطاء لحمايتها من الاتربة
المرايا المستوية والعاكس الضوئى
وتقوم باستقبال صورة الجسم المعروض وتعكسة فى
اتجاة عدسة العرض الى شاشة العرض
مصابيح الاضائة
حيث يحتوى على 4 مصابيح اضائة هالوجين ينتج عنها اضائة قوية لعرض الجسم العتم
فيوزات الجهاز
نوع حراري
يوجد للحفاظ على الجهاز من التلف عند ارتفاع درجة الحرارة فى الجهز
نوع كهربى
يوجد للحفاظ على الجهاز ضد التغيرات الفجائية من الكهربائية فوق 50 امبير
مراوح للتبريد
ويحتوى الجهاز على مروحتين للتبريد للتغلب على شدة الحرارة الناتج من مصابيح الاضائة
مقبض للتحكم فى تركيز ودقة الصورة focus konb
وحدة تخزين المستندات
وهى وحدة يتم وضع المستندات المطلوب عرضها بداخلها ويمكن التكم بها من خلال الجهاز او عن بعد ويمكن التكم فى زمن كل مستند والزمن المناسب هو 3.5ثانية
جهاز عرض الشفافيات
الشفافية
مفهومها
هى عبارة عن وسيط من البلاستيك الشفاف بة محتوى معرفى لمادة معينة
محتوياتها
تحتوى الشفافية على الافكار الرئيسية لموضوع معين
انواع الشفافيات واشكالها
الشفافيات المقنعة وفيها يكون جزئ من الشفافية
مغطى بمادة معتمه وتعرض جزئ جزئ
لفائف رول
فرخ من البلاستيك الشفاف يكتب عليها بقلم خاص
مقاس 7x7 او 10x10
اجهزة عرض الشفافيات
جهاز عرض الشفافيات المحمول
مميزات الجهاز
يمكن حملة داخل الفصل
يعرض على الاتحاهين الامامى والخلفى
يمكن العرض على شاشتين عرض
مكونات الجهاز
مفتاح التشغيل اسفل الجهاز ولونة احمر
مفتاح focus
عدسة فريزل
فتحات تهوية
زراع حامل للعدسة والمراة العاكسة
مصه العرض
زراع العدسات
قرص البؤرة
كيفية صيانة الجهاز
تجنب محاولة الاصلاح واستدعاء الفنى للاصلاح الاعطال
تغطية الجهاز للحفاظ علية من الغبار والاتربة
تنظيف منصة العرض بقطعة قماش ناعمة
تامين الجهاز ضد السقوط من على الحامل ووضع
الجهاز على الحامل بشكل سليم ولف السلك
على ارجل الحامل
جهاز عرض شفافيات الثابت
over head projector
مسمياته
جهاز العرض العلوى
over head projector
جهاز العرض الامامى
جهاز العرض فوق الراس
مكونات الجهاز
الجزئ العلوى
عدسة عرض التكثيف وتقوم بتكبير الصورة
المراة العاكسة وتقوم بعكس الصورة على الشاشة
الجزئ الاوسط
عدس فريزل مجمعة للضوء
الغطاء المعد لحمل الشفافية التى تستخدم فى الكتابة
اللوح الشفاف
الجزء الداخلى
مصباح قوى للاضائة
مراة مقعرة
عدسة مجمعة
مروحة تبريد لتخفيف شدة الحرارة
طريقة تشغيل الجهاز
تير كهربي من 110فولت : 220فولت
نقوم بتشغيل المروحة ثم فتح مفتاح الاضائة
نقف على يسار الجهاز وتقوم بالكتابة
على الورق الشفاف الخاص بالجهاز
لايحتاج الى ترتيبات خاصة
يمكن اعداد المحتوى قبل
الشرح او اثناء الشرح
يمكن من خلالة تكبير المادة
المعروضةعلى الشفافية
يتيح للمعلم مواجهة الطلاب
اثناء الشرح
سهولة الاستخدام والصيانة
يستخدم كبديل للسبور الطبيشيرية
