5.3. INTRODUCCIÓN A LA ÓPTICA GEOMÉTRICA

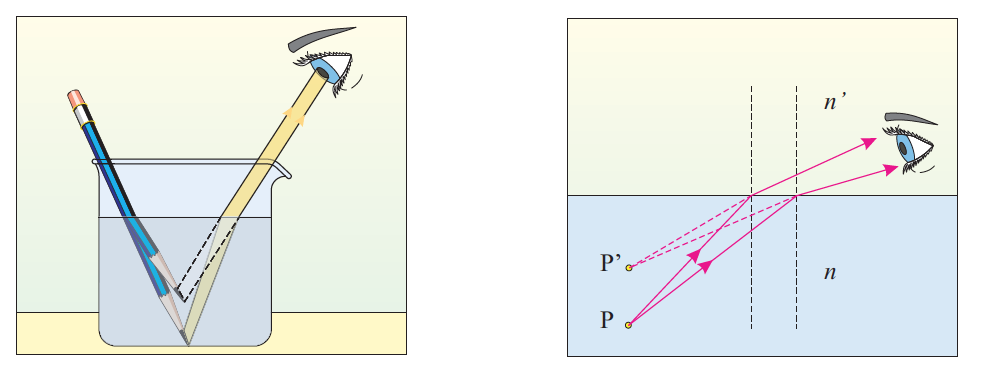

Cualquier punto P del objeto emite rayos luminosos en todas las direcciones, algunos de los cuales llegan al ojo. En el dibujo hemos representado los dos rayos extremos que llegan al ojo. Cuando el rayo llega a la superficie de separación se desvía, alejándose de la normal (puesto que nagua > naire). La intersección de las líneas de los rayos que llegan al ojo es el punto P´y el cerebro interpreta que los rayos proceden de ese punto. Por lo tanto, percibimos que el extremo del lápiz se encuentra en P´en lugar de en el punto P que es donde realmente está.

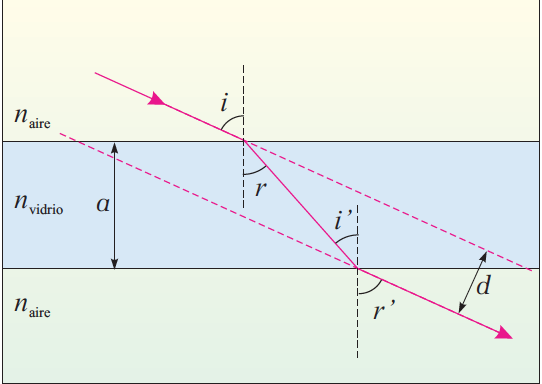

Se trata de dos dioptrios paralelos consecutivos en los que los medios extremos coinciden, como por ejemplo una lámina de vidrio en el aire. En este caso la luz se desvía al pasar del aire al vidrio y de nuevo lo hace al pasar del vidrio al aire por la otra cara. La luz al emerger en el aire toma una dirección paralela a la que tenía al incidir en la primera cara. Las imágenes aparecen en una posición desplazada, tanto como lo haya hecho el rayo de luz.
