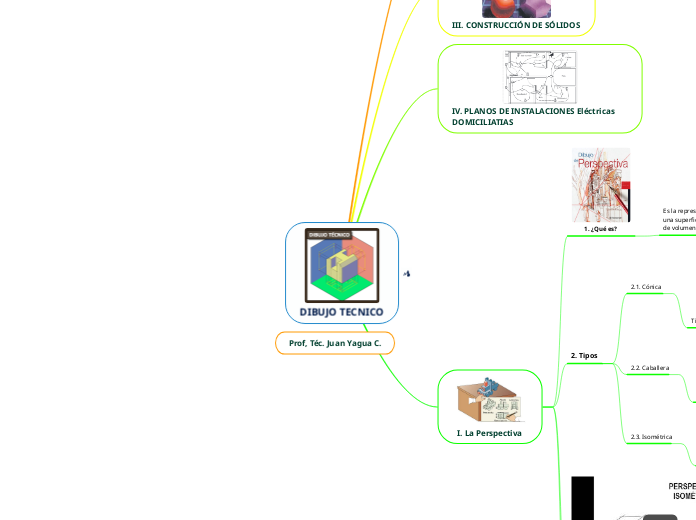

DIBUJO TECNICO

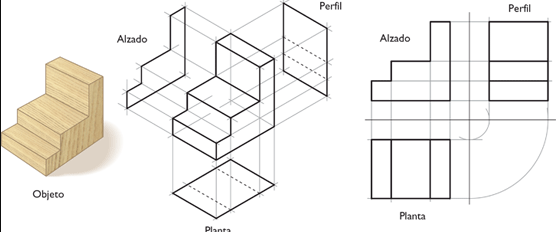

II. PROYECCIÓN ORTOGONAL
III. CONSTRUCCIÓN DE SÓLIDOS
IV. PLANOS DE INSTALACIONES Eléctricas DOMICILIATIAS
I. La Perspectiva
1. ¿Qué es?
Es la representación de los objetos en tres dimensiones sobre una superficie plana, de manera que ofrezcan una sensación de volumen espacial.
2. Tipos
2.1. Cónica
Tiene 1 o mas puntos de Fuga.
2.2. Caballera
Se da Preferencia a una Cara, y se utiliza escuadra de 45º
2.3. Isométrica
Se visualizan las tres caras y se utiliza el cartabon
2.4. PERSPECTIVA CABALLERA VERSUS ISOMETRICA
3. Laminas de Trabajo
Lamina 1 : Solido 1 en perspectiva Isométrica a escala 1:1
Lamina 2 : Solido 1 en perspectiva Caballera a escala 1:1
La mina 3: Solido 2 y 3 en perspectiva Isométrica a escala 1:2
Lamina 4 : Solido 2 y 3 en perspectiva Caballera a escala 1:2
