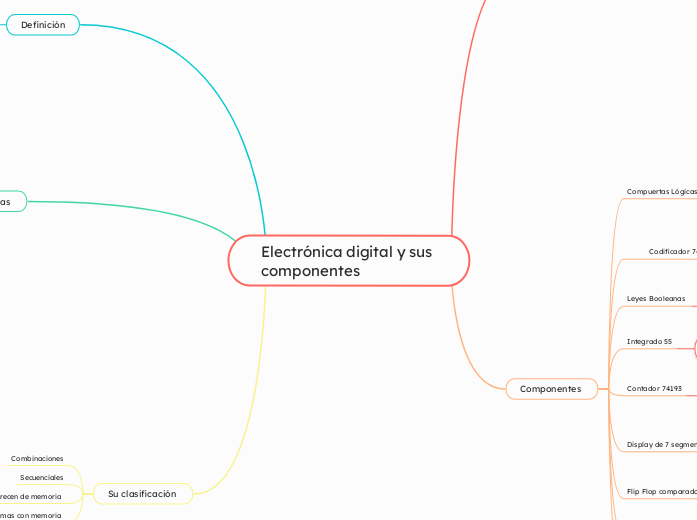

Electrónica digital y sus componentes

Su clasificación

Sistemas con memoria

Sistemas que carecen de memoria

Secuenciales

Combinaciones

Ventajas

Almacena información

Exactitud y precisión

Menor costo

Fáciles de diseñar

Todo es programado

Definición

Es una parte de la electrónica que trabaja con señales digitales, es decir; trabaja con valores de corriente y tensiones eléctricas que solo poseen 2 estados en el transcurso del tiempo

Componentes

Contador 7485

Es un circuito que compara dos entradas de datos de 4 bits y arroja tres posibles resultados que el dato 1 sea mayor al dato 2, que ci dato 1 sea igual al dato 2 o que el dato 1 sea menor al dato 2.

Multiplexor 741751

Es un circuito lógico combinacional equivalente a un interruptor mecánico giratorio de varias posiciones.

Flip Flop comparador 74HC85

Sirve como memorla básicas para las operaciones secuenciales lógicas, son usados para almacenamiento v transterencia de datos digitales.

Display de 7 segmentos

Es un componente electrónico muy utilizado para representar visualmente números y letras, es de gran utilidad dado su simpleza para implementar en cualquier proyecto electrónico.

Contador 74193

Un contador es un circuito secuencia construido a partir del biestable y puertas lógicas capaces de almacenarse y contar con los impulsos, que recibe en la entrada destinada a tal efecto, también actúa como divisor de frecuencia.

Integrado 55

Lo podemos utilizar como un temporizador, su función es activar al desactivar los circuitos durante los intervalos de tiempo especíricos.

Leyes Booleanas

Representan una entrada o salida digital, también podemos usarlos como constantes para un circuito o contacto "Abierta" o ''Cerrado" de forma permanente, respectivamente

Codificador 74ls148

Es un decodificador con características de prioridad de 8 a 3. La prioridad de las entradas son para garantizar que solo la línea de datos de orden es superior al que se codifica

Compuertas Lógicas

Son circultos electrónicos conformados internamente por transistores que se encuentran con arregios especiales con los que otorgan señales de voltaje como resultado o una salida de forma bocicana, están disponibles por operaciones lógicas binarias (suma, multiplicación)

Aplicaciones

Productos electrónicos

Proceso de datos

Sistema de control industrial
