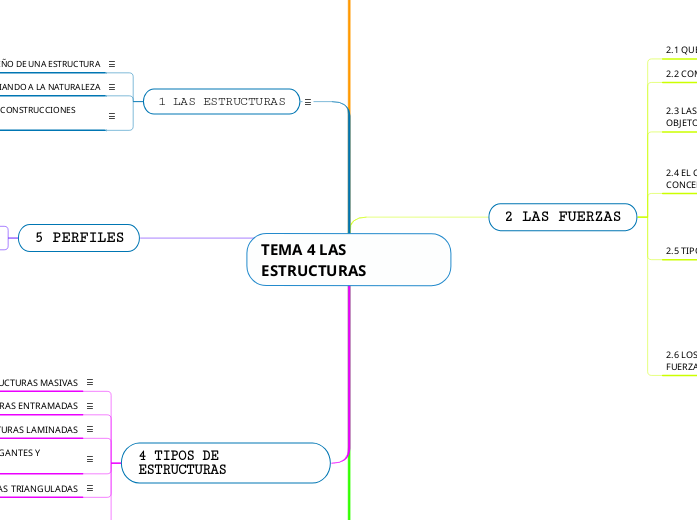

TEMA 4 LAS ESTRUCTURAS
por Victoria Pena Munoz hace 3 años
208
Ver más
SON UNO DE LOS SISTEMAS QUE LA INGENIERIA ESTRUCTURAL RESUELVE CON EL EMPLEO DE ELEMENTOS SIMPLES COMO LOS PERFILES . EL DESARROLLO DE CERCHAS SE REALIZARÁ A BASE DE FORMAR TRIÁNGULOS UNIENDO , MEDIANTE CARTELAS , LOS PERFILES Y LAS BARRAS . EL EMPLEO DE CERCHAS TIENE UN VENTAJA PRINCIPAL : RESULTA UNA ESTRUCTURA MUY LIGERA EN COMPARACIÓN CON EL PESO QUE ES CAPAZ DE SOPORTAR .UNA CERCHA SE CONSTRUYE COMO UN SISTEMA PLANO DE BARRAS Y VIGAS , Y PARA FORMAR UN VOLUMEN , SE VAN AÑADIENDO PLANOS SUCESIVOS DE CERCHAS .
LOS PERFILES SON AQUELLAS FORMAS COMERCIALES EN LAS QUE SE SUELEN SUMINISTRAR EL ACERO , EL ALUMINIO Y OTROS MATERIALES . UNA ESTRUCTURA DEBE SER CAPAZ DE RESISTIR LOS DIFERENTES TIPOS DE ESFUERZOS QUE VA A SER SOMETIDA . LOS PERFILES SE HAN DISEÑADO PARA ELLO .
MUCHOS ESTUDIOS DE ARQUITECTURA Y UNIVERSIDADES ESTRUCTURALES ANALIZAN ESTAS CONSTRUCCIONES ESTRUCTURALES DESDE SUS DEPARTAMENTOS DEL BIOMIMETISMO . LAS ESTRUCTURAS SE HAN LLEVADO A CABO POR LAS TERMITAS Y COMO LA FORMA DE LOS INSECTOS, COMO LOS ESCARABAJOS , SON CAPACES DE DRENAR AGUA DEL AIRE AMBIENTE EN DÍAS DE NIEBLA COMO LAS ESTRUCTURAS DE ALGUNAS PLANTAS ESTA TÉCNICA SE HA LLEGADO A APLICAR EN ALGUNOS EDIFICIOS .
TRAS VER A LA NATURALEZA HEMOS LLEGADO A LA CONCLUSIÓN DE LA CORRECTA DISTIBUCIÓN DE LAS FUERZAS Y LOS PESOS .
COMO EL EMBALSE CONSTRUIDOS POR CASTORES QUE SIRVE PARA PODER CONTROLAR EL EMBALSE DE LOS RIOS .
UNA ESTRUCTURA ESTA FORMADA POR UN CONJUNTO DE ELEMENTOS SÓLIDOS , UNIDOS Y ACOPLADOS , QUE TIENE LA FUNCIÓN DE SOPORTAR FUERZAS , PESOS Y EN GENERAL , TODO TIPO DE CARGAS .
EL FALLO O MAL FUNCIONAMIENTO DE UN SISTEMA ES ALGO INHERENTE A LA ACTIVIDAD HUMANA , POR ESO LO MEJOR ES IMPONER EL MANTENIMIENTO PREVENTIVO Y PONER CUIDADO Y PRECISIÓN EN EL DISEÑO.
SI EN EL PROCESO DE PLANIFICACIÓN Y DISEÑO DE LA OBRA SE COMETE ALGÚN ERROR O NO SE TIENE EN CUENTA ALGUNA EVENTUALIDAD IMPORTANTE , AL CABO DE UN TIEMPO APARECEN FALLOS .
TODOS LOS MATERIALES ESPECIALMENTE LOS METALES SUFREN PROCESOS DE OXIDACIÓN , QUE EN MUCHOS CASOS DERIVAN EN CORROSIÓN , DANDO PERDIDA DE LA MASA AFECTADA EN EL MATERIAL ATACADO.
SON ELEMENTOS VERTICALES DE LA ESTRUCTURA . EST´´ÁN SOMETIDOS PRINCIPALMENTE A UN ESFUERZO DE COMPRESIÓN .
SON CABLES DE ACERO QUE SE UTILIZAN CON EL OBJETO DE DAR RIGIDEZ Y AUMENTAR RESISTENCIA DE LA ESTRUCTURA .
SON MARCOS CURVOS EN LOS QUE LAS FUERZAS SOPORTADAS SE DISTRIBUYEN ENTRE SUS ELEMENTOS COMO CARGAS QUE PRODUCEN COMPRESIÓN .
ES LA ENCARGADA DE TRANSMITIR LAS CARGAS DE LA ESTRUCTURA DEL TERRENO .
ES EL EFECTO DE CORTE DE UNA PIEZA CUANDO ACTÚAN SOBRE ELLA , EN UN MISMO PUNTO , DOD FUERZAS CON DIRECCIONES CONTRARIAS .
ES EL RETORCIMIENTO DE LA PIEZA CUANDO SOBRE SUS EXTREMOS ACT´UAN DOS FUERZAS GIRATORIAS Y EN SENTIDO CONTRARIO .
SE DA CUANDO UNA FUERZA ACT´´ÚA DE FORMA PERPEN DICULAR A UNA PIEZA , PRODUCIENDO UNA CURVATURA DE ESTA .
ES AQUEL ESFUERZO CUAL DOS FUERZAS APLASTAN UNA PIEZA PROVOCANDO UNA DISMINUCIÓN DE SU LONGITUD Y UN ENSANCHAMIENTO DE LA PIEZA .
ES AQUEL ESFUERZO EN EL QUE DOS PIEZAS ESTIRAN UNA PIEZA , DE TAL FORMA QUE LA PIEZA AUMENTA SU LONGITUD Y DISMINUYE SU SECCIÓN .
DISTRIBUIDAS
EN LAS QUE LAS CARGAS SE REPARTEN Y DISPERSAN SU PESO TOTAL SOBRE UNA SUPERFICIE .
PUNTUALES O CONCENTRADAS
COMO EL GOLPEO DE UN MARTILLO SOBRE LA CABEZA DE UN CLAVO .
VARIABLES
CAMBIAN CONTINUAMENTE DE MAGNITUD Y DE DIRECCIÓN .
PERMANENTES
SU MAGNITUD Y SU DIRECCIÓN SON SIEMPRE CONSTANTES
UN OBJETO O UNA ESTRUCTURA ES ESTABLE CUANDO LA DISTRIBUCIÓN DE SU MASA SE EQUILIBRA ANTE LAS FUERZAS DE LA GRAVEDAD . EL CENTRO DE LA GRAVEDAD SE DEFINE COMO UN PUNTO REPRESENTATIVO DE UN CUERPO EN EL QUE SE PUEDE CONSIDERAR CONCENTRADA TODA SU MASA . POR OTRO LADO , EN LAS FIGURAS CARENTES DE SIMETRÍA Y DADA SU FORMA , EL CENTRO DE GRAVEDAD PUEDE SITUARSE FUERA DEL CUERPO .
PARA QUE UN CUERPO SE ENCUENTRE EN EQUILIBRIO , ES NECESARIO QUE LA SUMA DE TODAS LAS FUERZAS QUE ACTÚAN SOBRE EL SEA IGUAL A CERO .
COMO LAS PROVOCADAS POR TERREMOTOS , HURACANES , Y TODO TIPO DE FENÓMENO METEOROLÓGICO DE ALTA INTENSIDAD .
PUEDEN VARIAR CON EL TIEMPO
NO VARÍAN CON EL TIEMPO
PARA MEDIR UNA FUERZA SE PUEDEN USAR VARIOS INSTRUMENTOS ,EL MAS HABITUAL ES LA BALANZA .
LAS FUERZAS SON MAGNITUDES QUE SE CARACTERIZAN POR SU VALOR O INTENSIDAD , Y POR SU DIRECCION . POR LO QUE LAS FUERZAS PUEDEN :
