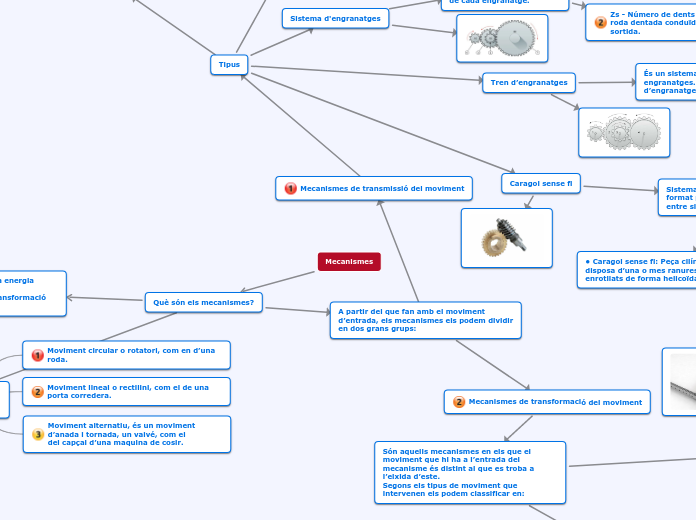

Són aquells mecanismes en els que el moviment que hi ha a l’entrada del mecanisme és distint al que es troba a l’eixida d’este. Segons els tipus de moviment que intervenen els podem classificar en:
Mecanismes de transformació del moviment circular en rectilini alternatiu: • La Biela-manovella i el cigonyal. • La lleva. • La roda excèntrica.
La roda excèntrica-seguidor Es tracta d’una roda en el que el seu eix de gir no coincidix amb el centre de la circumferència. Transforma el moviment de rotació de la roda en un moviment rectilini alternatiu en el seguidor a mesura que la roda excèntrica va girant. Es tracta d’un sistema no reversible, ja el moviment de vaivé del seguidor no es pot transformar en moviment circular en la roda excèntrica. Les aplicacions de la roda excèntrica són similars a les de la lleva o del arbre de lleves.
La lleva-seguidor Es tracta d’una roda que té una part que sobreïx i que espenta al seu pas a una peça anomenada seguidor. D’esta forma la lleva transforma el moviment de rotació de la roda en un moviment rectilini alternatiu en el seguidor a mesura que la lleva va girant. Es tracta d’un sistema no reversible, ja el moviment de vaivé del seguidor no es pot transformar en moviment circular en la lleva. El sistema format per un conjunt de lleves situades sobre un mateix eix es denomina arbre de lleves. Les aplicacions de la lleva o del arbre de lleves són: • Motors de combustió per a regular de forma automàtica l’apertura i el tancament de les vàlvules que permeten l’entrada i eixida del combustible. • Programador de la rentadora: Aquells programadors que no són electrònics.
El cigonyal Es tracta d’una evolució de la biela-manovella on s’han col·locat un sèrie de bieles en un mateix eix amb colzes (eix colzat), on cadascun dels colzes fan la funció de la manovella. El cigonyal transforma el moviment circular de l’eix colzat en diferents moviments rectilinis alternatius descompassats de les diferents bieles. Al igual que la biela-manovella és reversible, ja que el moviment de vaivé de les bieles es pot transformar en moviment circular en l’eix colzat.
La biela-manovella Mecanisme compost per dos elements units mitjançant una articulació: • Manovella: És una barra rígida que es troba articulada per un dels seus extrems amb la biela i per l’altre està unida a un eix de gir. • Biela: És una barra rígida que es troba articulada per un dels seus extrems amb la manovella i per l’altre està articulada amb un element que realitza un moviment rectilini, l’èmbol. Quan la manovella gira, es transmitix el moviment circular a la biela que el transforma en un moviment de vaivé a l’èmbol.
Mecanismes de transformació del moviment circular en rectilini: • El pinyó-cremallera. • El caragol-femella.
El caragol-femella Mecanisme constituït per una vareta roscada anomenada caragol i per una femella amb un diàmetre interior idèntic al diàmetre del caragol. Quan el caragol gira, i es manté fixada la femella, esta avança amb moviment rectilini per l’eix de la vareta roscada i viceversa, si gira la femella i es manté aquesta en la mateixa posició, el caragol es desplaça en moviment rectilini. No es tracta d’un sistema reversible perquè mai el moviment rectilini es podrà transformar en circular amb este mecanisme. Aplicacions: Element d’unió en premses, gats dels automòbils, etc.
El pinyó-cremallera Mecanisme constituït per una roda dentada anomenada pinyó i per una barra dentada denominada cremallera que encaixa amb el pinyó. Es tracta d’un mecanisme reversible perquè quan el pinyó gira, la cremallera es desplaça amb moviment rectilini, però també es pot transformar el moviment rectilini de la cremallera en circular del pinyó. Aplicacions: Trepants de columna, direcció dels automòbils, llevataps, etc.
