rotor bobinado caracteristicas que sobresalen frente a la jaula de ardilla
-control del par y velocidad
-mayor par de arranque
-posibilidades de ajuste dinamico
limitaciones es mas caro por los componentes adicionales y requiere mantenimiento adicional
jaula de ardilla caracteristicas que resaltan frente al bobinado
-menor mantenimiento
-construccion mas sencilla y compacta
-costo mas bajo
-alta fiabilidad
limitaciones en el arranque y control de velocidad son mas limitados
Motores Electricos
Medidas Electricas
Tension, intensidad, potencia
frecuencia(uso de convertidores)
frecuencia(uso de convertidores)
frecuencia es la cantidad de ciclos que ocurren por segundo, medida en hertz(Hz) y en mexico y en gran parte del mundo 60Hz
convertidores de frecuencia
se utlizan para modificar la frecuencia de la corriente que alimenta al motor, esto permite controlar la velocidad de rotacion del motor sin cambiar el voltaje son muy comunes en variadores de velocidad y motores que requieren ajustes dinamicos(como bombas o ventiladores de precision
La velocidad de un motor asincrónico depende directamente de la frecuencia:
𝑛=60*𝑓/p
Donde:
𝑛= velocidad en rpm
𝑓 = frecuencia (Hz)
𝑝= número de pares de polos del motor
tension(v)
es la diferecia de potencial entre dos puntos, en sistema monofasicos suele ser 127v o 220v en trifasicos 220v,440v, etc. se mide en voltios (V) con voltimetros
intensidad(corriente)
es el flujo de carga electrica que atraviesa un conductor, se mide en amperios(A) con pinzas amperimetricas o multimetros son fundamentales para dimensionar protecciones y cables
potencia
es la energia electrica consumida o entregada por unidad de tiempo, se mide en watts(W) o kilowatss(kW)
su formula tipicas:
monofasico:P=V*1*cos𝜙
trifasico:P= raiz de3 *𝑉 *𝐼cos𝜙
Tipo de motores de CC y CA
formula de motores electricos de ca
Corriente alterna (CA)
Asíncronos (trifásicos).
motores asíncronos
son los más utilizados en aplicaciones industriales. Su funcionamiento se basa en el principio de inducción electromagnética, donde el rotor gira a una velocidad ligeramente menor que el campo magnético rotatorio del estator. Este tipo de motor es conocido por su simplicidad, eficiencia y bajo costo de mantenimiento
sicronos(monofasicos)
motores síncronos
son aquellos en los que la velocidad de rotación del rotor está sincronizada con la frecuencia de la corriente alterna. Esto significa que el rotor gira a la misma velocidad que el campo magnético del estator. Son ideales para aplicaciones que requieren una velocidad constante y precisa
Medidas Electr
Corriente continua(CC)
Compound
motor de corriente continua que tiene tanto la conexion en poaralelo como en serie del bobinado de campo se conoce como el rotor de bobinado compuesto
Shunt
shunt o derivacion
el motor en el que bobinado de campo se coloca en paralelo con la estructura y se le conoce como motor de derivacion
Serie
motor en serie
este motor el bobinado de campo esta conectado en serie con la estructura del motor
formula de motores de corriente continua
Protecciones
disyuntores magnetotermicos (curva D)
funcion protegen contra sobrecargas (termica) y cortocircuitos(magnetica) la curva D especifica para equipos con picos de corrientes muy altos al arrancar, como motores trifasicos grandes, una caracteristica es que permiten breves sobrecorrientes sin disparar el sistema
fusibles tipo gG
los fusibles gG dan proteccion contra sobrecarga y corcocircuito, son de uso general(la"g" de general) y son aptos para la mayoria de aplicaciones electricas.
seccionadores
seccionador dispositivo mecanico que abre o cierra manualmente un circuito, no protege pero permite aislar el circuito para mantenimiento o seguridad, una caracteristica es que los fusibles ofrecen alta rapidez de respuesta y garantiza seguridad operativa
medidas de aislamiento (Megger)
la funcios es verificar el estado del aislamiento electrico en motores y cables, equipo usado megger que aplica alta tension y mide la resistencia de aislamiento, caracteristicas es que detecta humedad, desgaste o fallas en el aislamiento tambien mide la resistencia en MΩ (megaohmios) valores bajos indican peligro
Disyuntores magnetotérmicos (curva D).
Fusibles tipo gG y seccionadores.
Medidas de aislamiento (Megger).

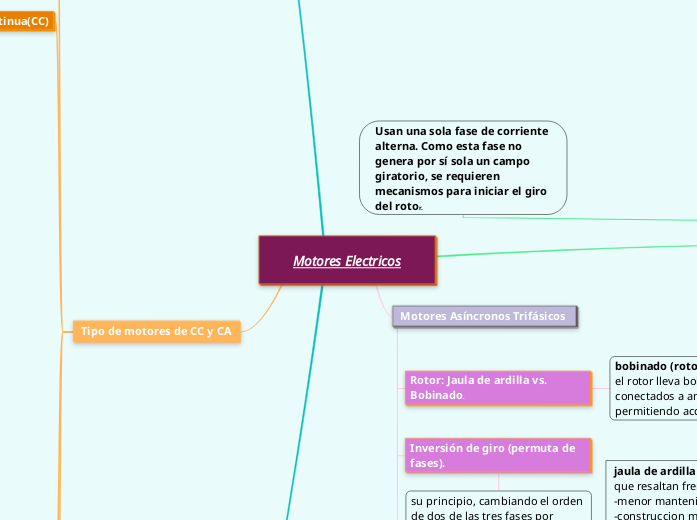

Motores Asíncronos Trifásicos
jaula de ardilla
bobinado
Sistemas de arranque: Estrella-Triángulo, Autotransformador,
Resistencias.
sistema de arranque estrella-triangulo arranca el motor en conexion estrella para reducir tension y luego para operacion normal una de sus ventajas es que disminuye corriente de arranque en un -33% de la nominal
sistema de arranque autotransformador
reduce el voltaje de linea al motor durante el arranque usando un autotransformador, unna de sus ventajas es mayor flexibilidad en el nivel de reduccion de tension
sistema de arranque mediante resistencias en el estator
se insertan resistencias en serie con el estator durante el arranque una de sus ventajas es control simple de corriente y par
Inversión de giro (permuta de fases).
su principio, cambiando el orden de dos de las tres fases por ejemplo de R-S-T a R-T-S, se invierten el campo magnetico giratorio del estator
Rotor: Jaula de ardilla vs. Bobinado.
bobinado (rotor devanado)
el rotor lleva bobinados conectados a anillos rozantes, permitiendo acceso externo
jaula de ardilla es un motor comun en la industria por su simplicidad el rotor esta formado por barras de aluminio o cobre conectadas por anillos en los extremos, pareciendo una jaula
Motores Monofásicos
Bobinado auxiliar + condensador.
Espira en cortocircuito.
Motor universal (CC/CA).
motor universal(CC/CA)
pueden trabajar con correinte continua o alterna, tiene escobillas y un conmutador como los motores de cc pero el estator tambien puede aceptar ca, una ventaja es su alta velocidad y potencia en tamaño compacto uso tipico en herramientas portatiles como taladros o licuadoras
bobinado auxiliar + condensador
tiene un bobinado principal y otro auxiliar, desfasado mediante un condensador una de su ventajas clave es el desfase permitiendo simular un campo giratorio al arranque, un uso tipico de este bobinado es en ventiladores
espira en cortocicuito
(sommerfeld o polo sombrero) en el estator se incluye una espira de cobre en cortocicuito dentro de cada polo, esto crea una diferencia de fase magnetica que genera el giro una ventaja es su diseño extremadamente simple uso tipico en relojes o ventiladores basicos
Subtópico
Usan una sola fase de corriente alterna. Como esta fase no genera por sí sola un campo giratorio, se requieren mecanismos para iniciar el giro del rotor.
