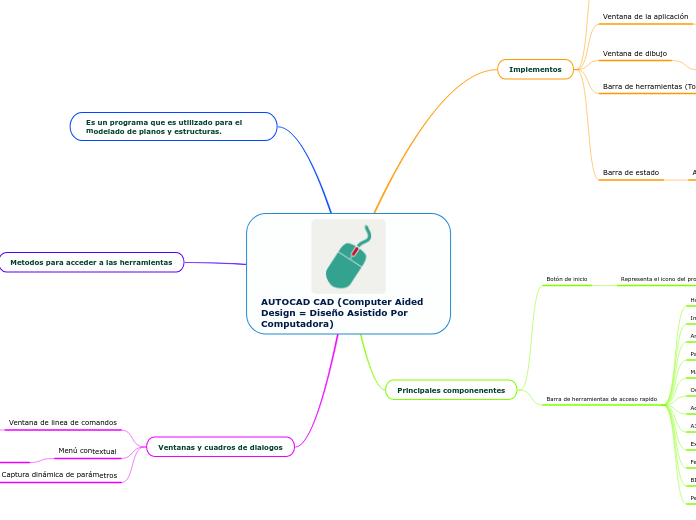

AUTOCAD CAD (Computer Aided Design = Diseño Asistido Por Computadora)

Più simili a questo

conceptos básicos de dibujo tecnico

da claudia segura

Norma iso 9004

da Alejandra Castro

Presentaciones Electronicas

da Junior Smith Hernandez Munar

LENGUAJE MULTIMEDIA, DEFINICIONES Y HERRAMIENTAS

da Osmith Jacome Clavijo

AUTOCAD CAD (Computer Aided Design = Diseño Asistido Por Computadora)

Ventanas y cuadros de dialogos

Captura dinámica de parámetros

Son ayudas que facilitan la realización del dibujo.

Menú contextual

Permite conocer la característica de la herramienta

Ventana de linea de comandos

Muestran las ordenes que están siendo ejecutadas

Metodos para acceder a las herramientas

F1: Menús y rutinas de ayuda. F2: Abre la ventana de texto. F3: Cambia el estado de osnap entre ON y OFF. F4: Cambia el estado del tablero para toma de datos. F5: Cambia el plano de referencia. F6: Modifica el estado del sistema de coordenadas. F7: Pone o quita la grilla de referencia. F8: Entra o sale del modo ortogonal. F9: Pone el modo snap a ON uOFF. F10: Entra o sale del modo de coordenadas polares.

Es un programa que es utilizado para el modelado de planos y estructuras.

Principales componenentes

Barra de herramientas de acceso rapido

Performance (Performance)

BIM 360

Featured Tools (herramientas destacadas)

Express Tools (express tools)

A360

Add_ins (Add_ins)

Output (salida)

Manage (gestionar)

Parametric (paramétrico)

Annotate (anotar)

Insert (insertar)

Botón de inicio

Representa el icono del programa

Implementos

Barra de estado

Acceso rápido a las herramientas más comunes

Autosnap

Dibujoiso

Polar

Orto

Forzcursor

Rejilla

Modelo

Barra de herramientas (Toolbar)

Contiene diversos iconos con sus respectivos significados y ejemplos para facilitar su utilidad.

Ventana de dibujo

Se puede mover de todas las formas y revisar otro documento, incluso cambar la forma de presentación y visualización.

Ventana de la aplicación

En esta se pueden contemplar varios archivos al mismo tiempo, para tener una mejor comparación entre estos

Home (inicio)

contiene

Objetos basicos

Herramientas de dibujo

Herramientas de modificación

Capas

Anotaciones básicas
