COLLEGAMENTI MECCANICI

Più simili a questo

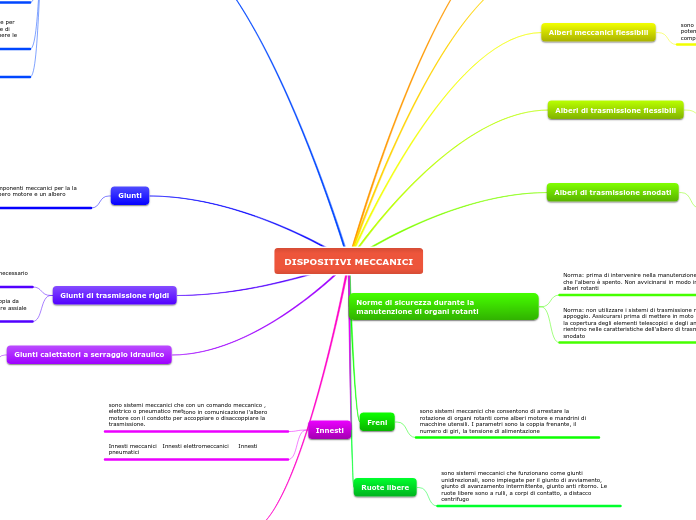

DISPOSITIVI MECCANICI

da Alessia Sinistra

Prova di informatica

da Martina Tulli

ESPLORIAMO LA MIA CAMERETTA

da martina provenzano

CAPITOLO 4

da viola buono

chiamate anche VITI PRIGIONIERE

Sono caratterizzate da stelo cilindrico filettato alle estremità

In una di queste, la RADICE è avvitata a forza da uno dei due elementi

Invece l'atra provvista di dado tiene fissato l'altro elemento

ORGANI FILETTATI

VITI MORDENTI

PRIGIONIERI

VITI PASSANTI

Sono viti impegnate all'interno di un dado

I Fori presenti nei pezzi da collegare sono passanti

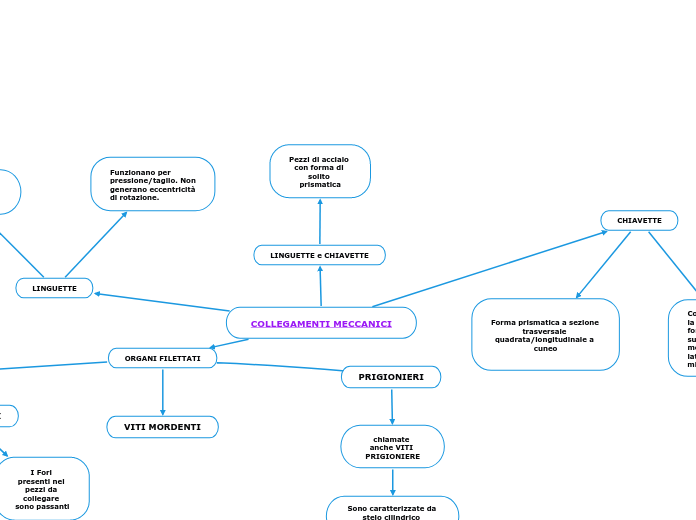

COLLEGAMENTI MECCANICI

CHIAVETTE

Con la forma a cuneo, la chiavetta tende a forzare sulle superfici superiori ed inferiori, mentre nelle pareti laterali è presente un minimo gioco

Forma prismatica a sezione trasversale quadrata/longitudinale a cuneo

LINGUETTE

Funzionano per pressione/taglio. Non generano eccentricità di rotazione.

Forma perfettamente prismatica

LINGUETTE e CHIAVETTE

Pezzi di acciaio con forma di solito prismatica
