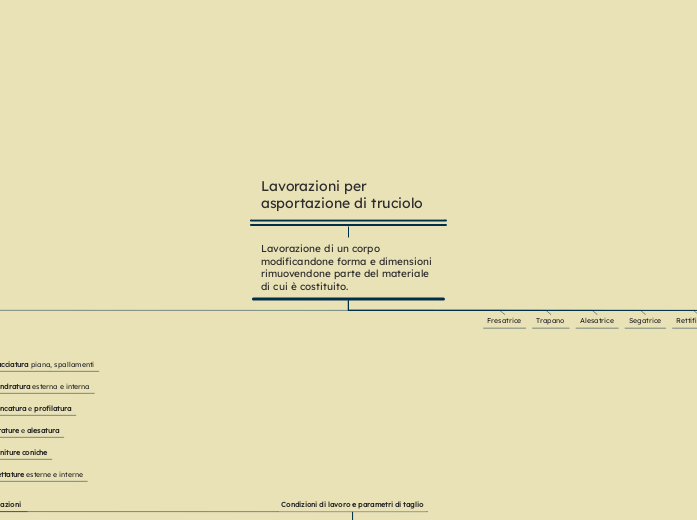

Lavorazioni per asportazione di truciolo

Lavorazioni per asportazione di truciolo

Lavorazione di un corpo modificandone forma e dimensioni rimuovendone parte del materiale di cui è costituito.

Aiuto per la stesura ciclo di lavorazione alberino (progetto UDA)

Limatrice

Piallatrice

Dentatrice

Rettificatrice

Segatrice

Alesatrice

Trapano

Fresatrice

Tornio

Verticali

Frontali

Paralleli

A controllo numerico

Manuale

Condizioni di lavoro e parametri di taglio

Tempi di lavorazione

Potenza di taglio

Velocità di taglio, numero di giri

Avanzamento (a in mm/giro)

Profondità di passata (P in mm)

Lavorazioni e operazioni

Filettature esterne e interne

Torniture coniche

Forature e alesatura

Troncatura e profilatura

Cilindratura esterna e interna

Sfacciatura piana, spallamenti

Elementi fondamentali

Gruppo barre

Barra avvio mandrino

Barra scanalata

Vite-madre

Testa mobile/Toppo mobile

È posizionata sulla parte destra del bancale, può scorrere sulle due guide longitudinali e può subire anche piccoli spostamenti trasversali. Serve a sostenere mediante contropunta durante la lavorazione pezzi lunghi. Può montare anche altri utensili mediante dei mandrini per operazioni di foratura, allessatura, filettatura ecc...

Gruppo carrelli

Torretta portautensili

È posta sopra il carrellino superiore; ruota intorno a un perno verticale e sui quattro lati si può montare o gli attrezzi oppure i portautensili (cioè delle piastre a montaggio rapido sui quali sono montati gli utensili veri e propri).

Carrellino superiore

È appoggiato sulla piastra girevole del carrello trasversale. Esso può sia ruotare che avanzare; il movimento avviene solo con azionamento manuale. La rotazione del carrellino permette di realizzare torniture di superfici coniche.

Carro trasversale

È appoggiato sul carro longitudinale e scorre su guide ortogonali all’asse del pezzo. È dotato di avanzamento automatico e manuale. Viene utilizzato per lavorazioni lungo l’asse X (sfacciature, gole), ortogonale all’asse Z. Su questo carrelloè presente una piastra girevole.

Carro longitudinale

Scorre sulle guide del basamento con movimentazione sia automatica che manuale. Con esso si eseguono sul pezzo lavorazioni lungo l’asse longitudinale (asse Z) del tornio (torniture cilindriche, filettature).

Gruppo testa motrice

È posto sulla parte superiore sinistra del basamento, comprende:

Ruotismi

Per il cambio delle velocità del mandrino e degli avanzamenti dell’utensile, comandati dall’esterno mediante maniglie o pomelli.

Cinghie

Mandrino

Basamento

Struttura portante in ghisa, alloggia al suo interno motore elettrico, serbatoio lubrificante, pompa ricircolo, centralina elettrica e di controllo. Sulla parte superiore sono ricavate le guide (integrate o riportate).
