Método de proyección ortogonal

Por lógica, si la recta se representa como punto en alguno de estos planos, en el otro estará en verdadera magnitud.

Esta representación corresponderá a la proyección de la forma del objeto sobre cada plano mediante proyecciones perpendiculares respecto al plano en cual se proyecta

En la proyección ortogonal la esencia de este se base en dos planos base: uno horizontal (PH) y el otro vertical (PV), los cuales se intersectan formando un ángulo recto.

En el caso que la recta no se represente como punto en ninguno de los planos, esta no estará en verdadera magnitud.

En estos casos deberemos colocar planos auxiliares paralelos a la cara en la que queremos obtener su tamaño verdadero.

En este caso tenemos una recta proyectada en el plano horizontal y vertical, pero se agrega un tercer plano vertical el cual es paralelo a la recta y al proyectarla en este obtenemos el tamaño verdadero de esta.

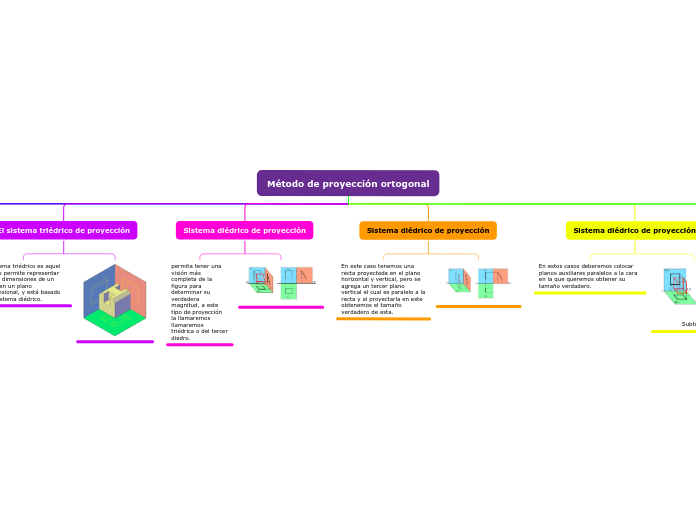

Sistema diédrico de proyección

permita tener una visión más completa de la figura para determinar su verdadera magnitud, a este tipo de proyección la llamaremos llamaremos triédrica o del tercer diedro.

Un sistema triédrico es aquel que nos permite representar las tres dimensiones de un objeto en un plano bidimensional, y está basado en el sistema diédrico.

Por esto mismo es que podemos representar en nuestro dibujo su respectivo calce mediante ángulos de 45° colocados entre cada línea proyectada y el espacio “vacío” o donde se abren los planos, de acuerdo al siguiente esquema:

Subtopic

En este sistema las caras del objeto se proyectan tomando como referencia sus lados y puntos en 3 planos de base que generan las 3 dimensiones X, Y y Z representadas según los siguientes planos

El sistema triédrico de proyección

En este caso tenemos un sistema de proyección llamado Ortogonal donde la línea de vista del observador siempre será perpendicular a cada plano de representación y a las principales superficies del objeto representado.
