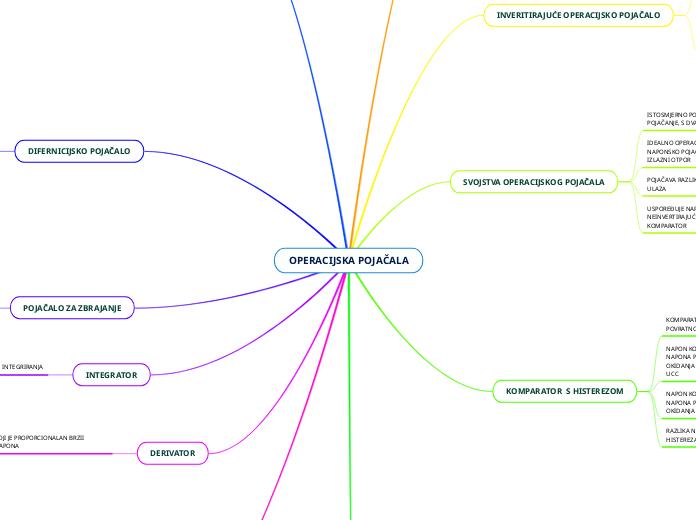

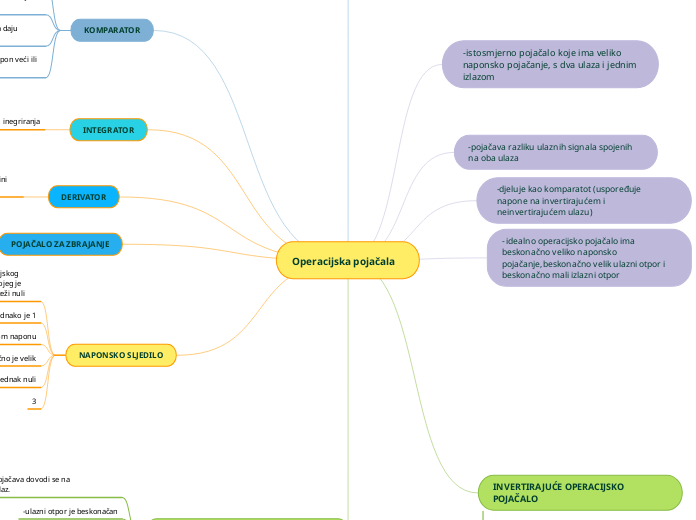

OPERACIJSKA POJAČALA

STVARNO OPRACIJSKO POJAČALO

IZLAZNI STUPANJ

VELIKI IZLAZNI OTPOR

MEĐUSTUPANJ

OSIGURAVA ŠTO VEĆE DODATNO POJAČANJE NAPONA I STRUJE A IZVEDEN KAO VIŠESTUPANJSKO POJAČALO

ULAZNI STUP

VELIKO DIFERENCIJALNO POJAČANJE,VELIKI ULAZNI OTPOR I MINIMALNE VRIJEDNOSTI ULAZNIH STRUJNIH I NAPONSKIH KLIZANJA

DERIVATOR

DAJE IZLAZNI NAPON KOJI JE PROPORCIONALAN BRZII PROMJENE ULAZNOG NAPONA

INTEGRATOR

OBAVLJA RAČUNSKU OPRACIJU INTEGRIRANJA

POJAČALO ZA ZBRAJANJE

DAJE IZLAZNI NAPON KOJI JE PROPORCIONALAN ZBROJU ULAZNIH NAPONA

DIFERNICIJSKO POJAČALO

POJAČAVA RAZLIKU ULAZNIH SIGNALA

POJAČANJE OVISI O OMJERU OTPORA R2 I R1

NAPONSKO SLJEDILO

IZLAZNI OTPRO PRAKTIČKI JE JEDNAK NULI

ULAZNI IZALZNI NAPON SU U FAZI

IZALZNI NAPON JEDNAK JEDNAK JE ULAZNOM NAPONOM

TPOR JE BESKONAČNO VELIK

NAPONSKO POJAČANJE JEDNAKO JE JEDAN

POSEBAN SLUČAJ NEINVERIRAJUĆEG OPERACIJSKOG POJAČALA S JEDINIČNIM POJČANJEM KOD KOJEG JE OTPORNIK R1 IZOSTAVLJEN

KOMPARATOR

KOMPARATOR NA SVOM IZLAZU OKAZUJE JE LI ULAZNI NAPON VEĆI ILI MANJI OD REFERETNOG NAPONA

PRIJENOSNA KARKTERISTIKA KOMPARATORA DAJE OVISNOST IZLAZNOG NAPONA O ULAZNOM

OPERACIJSKO POJAČALO BEZPOVRTANE VEZE OBAVLJA FUNKCIJU KOMPARATORA

ELEKTRONIČKI SKLOP KOJI USPOREĐUJE DVA NAPONA

KOMPARATOR S HISTEREZOM

RAZLIKA NAPONA GORNJE I DONJE OKIDNE RAZINE NAZIVA SE HISTEREZA KOMPARATORA

NAPON KOD KOJEG DOLAZI DO PROMJENE IZLAZNOG NAPONA PRI SMANJEJU ULAZNOG NAZIVA SE DONJI PRAG OKIDANJA

NAPON KOD KOJEG DOLAZI DO PROMJENE IZLAZNOG NAPONA PRI PORASTU ULAZNOG NAZIVA SE GORNJI PRAG OKIDANJA PRI ČEMU IZLAZNI NAPO POPRIMA VRIJEDNOST UCC

KOMPARATOR IZVEDEN S OPERACIJSKIM POJAČALOM S POVRATNOM VEZOM

SVOJSTVA OPERACIJSKOG POJAČALA

USPOREĐUJE NAPONE NA INVERIRAJUĆEM I NEINVERTIRAJUĆEM ULAZU DAKLE DJELUJE KAO KOMPARATOR

POJAČAVA RAZLIKU ULAZNIH SIGNALA SPOJENIH NA OBA ULAZA

IDEALNO OPERACIJSKO POJAČALO IMA BESKONAČNO VELIKO NAPONSKO POJAČANJE,ULAZNI OTPOR I BESKONAČNO MALI IZLAZNI OTPOR

ISTOSMJERNO POJAČALO KOJE IMA VELIKO NAPONSKO POJAČANJE, S DVA ULAZA I JEDNIM IZLAZOM

INVERITIRAJUĆE OPERACIJSKO POJAČALO

KARAKTERISTIKE

DONJA GRANIČNA FREKVENCIJA 0 HZ

IZLAZNI OTPOR JEDNAK JE NULI

ULAZNI OTPRO JEDNAK JE IZVANA PRIKLJUČENOM OTPORU R1

IZLAZNI NAPON JE U PROTUFAZI S ULAZNIM NAPONOM

NAPONSKO POJAČANJE OVISI SAMO O OTPRIMA PRIKLJUČENIM IZVANA

NAPON KOJI SE POJAČAVA DOVODI SE NA INVERTIRAJUĆI ULAZ,IZLAZNI NAPON JE INVERTIRAN U ODNOSU NA ULAZNI NAPON

NAPON IZMEĐU DVA ULZA U OPERACIJSKO POJAČALO JEDNAK NULI-PRIVIDNI KRATI SPOJ

NEINVERTIRAJUĆE OPERACIJSKO POJAČALO

KARAKTREISTIKE

IZLAZNI OTPOR PRAKTIČKI JE JEDNAK NULI

ULAZNI OTPOR JE BESKONAČAN

IZALZNI I ULAZNI NAPON SU U FAZI

NAPONSKO POJAČANJE OVISI SAMO O OTPORIMA PRIKLJUČENIM IZVANA

NAPON KOJI SE POJAČAVA DOVODI SE NA NEINVERTUJUĆ ULAZ.IZALZNI NAPON JE POJAČAN I U FAZI S ULAZNIM NAPONOM
