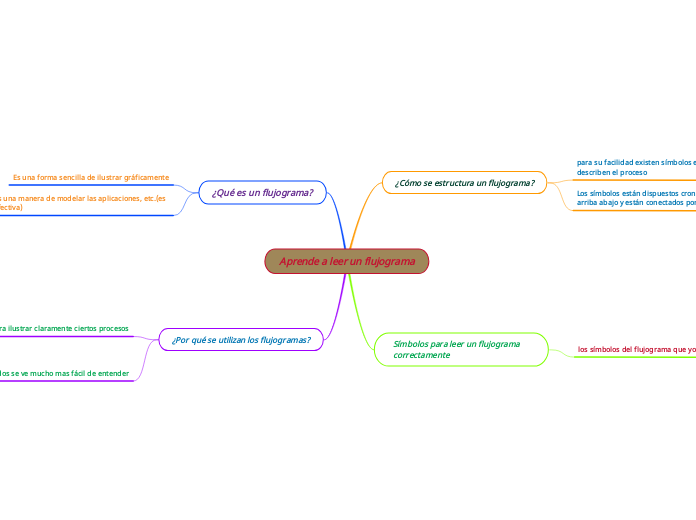

Aprende a leer un flujograma

¿Por qué se utilizan los flujogramas?

lo complicados se ve mucho mas fácil de entender

se utiliza para ilustrar claramente ciertos procesos

software.

Trabajos

Vida cotidiana

¿Qué es un flujograma?

Es una manera de modelar las aplicaciones, etc.(es efectiva)

Es una forma sencilla de ilustrar gráficamente

Símbolos para leer un flujograma correctamente

los símbolos del flujograma que yo conozco

Semicírculo

retrasos que pueden presentarse dentro del proceso

rombo

toma de decisiones que afecta sus resultados

Ovalo

se utiliza en el inicio y al final del flujograma

Rectángulo

representa las acciones tomadas

¿Cómo se estructura un flujograma?

Los símbolos están dispuestos cronológicamente de arriba abajo y están conectados por flechas

para su facilidad existen símbolos estándar que describen el proceso
