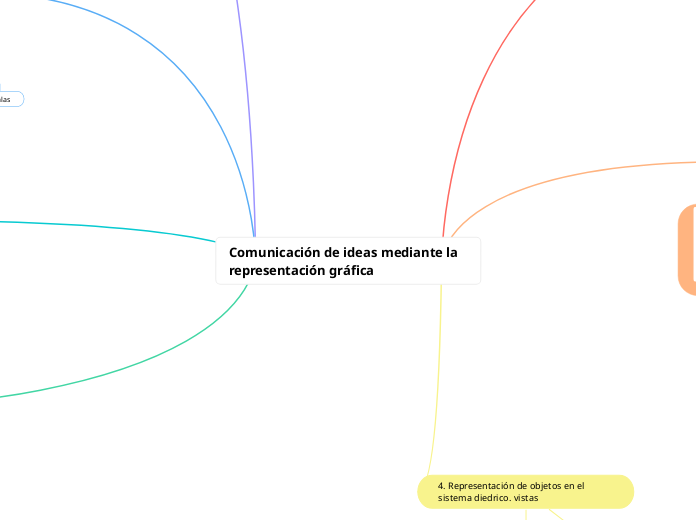

Comunicación de ideas mediante la representación gráfica

3. Escalas

Tipos

Escala natural 1:1

Escala de ampliación E= 2:1

Escala de reducción =1:2

Fórmula

E= Dibujo/realidad

2. Normalización

Iso

Une

1. Comunicación gráfica de ideas

Normas

Escalas

Vistas

Diseño

Simbológia

Ideas

Dibujos

Palabras

7. Acotación

Normas

Misma unidad

No repetir medidas

Indicar cortas

Elementos

terminales de cota(flechas, puntos o trazados

simbología

números

Línea auxiliar de cota

Línea de cota

4. Representación de objetos en el sistema diedrico. vistas

Colocación sistema europeo

Planta interior

Planta superior

Alzado posterior

Perfil izquierdo

alzado

Perfil derecho

Vistas prinicpales

planta

perfil

Alzado

5.Representación de objetos en perspectiva

Cónico(foto)

Caballera

Isométrica

6.Dibujar una figura en perspectiva a partir de las vistas

borrar líneas auxiliares

Trazar paralelas. A las aristas

Dibujar. Cada planos

Marcar. trazar paralelas
