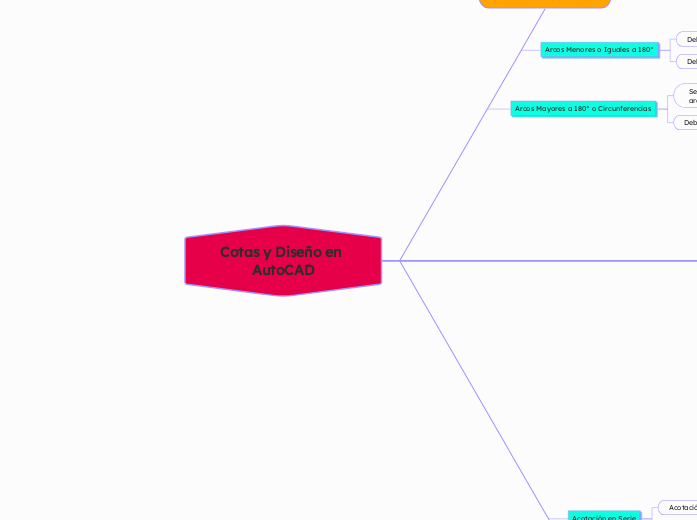

Cotas y Diseño en AutoCAD

Generalidades de Las Cotas

Cotas de diferente escala

Si existe una cota de una escala diferente a la general se debe subrayar su valor numérico.

Aristas Ficticias

Employee

Prolongaciones de las líneas de elementos curvos, ubicadas para definir las cotas

Definición

Medidas reales de los objetos

No varían ni depende de la escala de dibujo

Cruce de Cotas

No se debe permitir el cruce entre acotaciones.

Repetición de Cotas

Si una cota se repite muchas veces, se debe crear una referencia general para esta.

Se debe Acotar cada elemento una única vez en el plano mas favorable.

Ubicación

Las cotas se deben ubicar en el plano mas adecuado, donde se aprecie claramente su información.

De 8 a 5 mm de separación respecto al elemento

Por fuera del elemento que mide

Tipos de Acotación

Acotación en paralelo

Error independiente en cada medida

Acotación respecto a un mismo plano de referencia

Acotación en Serie

Se presenta error acumulativo

Acotación Respecto a cotas contiguas

Elementos de las Cotas

Líneas Auxiliares de Cota

Perpendiculares a la linea de cota

Ubicadas en los extremos de la magnitud

Flecha de Cota

Solo se debe usar un tipo de flecha por dibujo

Si no hay espacio para ubicar la flecha, se debe ubicar en la parte exterior sobre una prolongación de la linea de cota.

Extremos de la cota

Linea de Cota

Linea paralela a la magnitud a medir

Cifra de Cota

Si la cifra no cabe, puede ponerse por fuera uniéndola con una linea.

Indicación numérica de la medida

Tipos de Cota

Según su Criterio

Cotas de Función

Cotas de Fabricación

Cotas de Verificación

Según su funcionalidad

Cotas Funcionales (F)

Cotas Auxiliares (AUX)

Cotas No Funcionales (NF)

Acotación de Arcos

Arcos Mayores a 180° o Circunferencias

Debe indicarse el centro de la circunferencia o arco

Se debe acotar el diámetro de la circunferencia o arco

Arcos Menores o Iguales a 180°

Debe indicarse con trazos el centro de el arco

Debe acotarse el radio.
