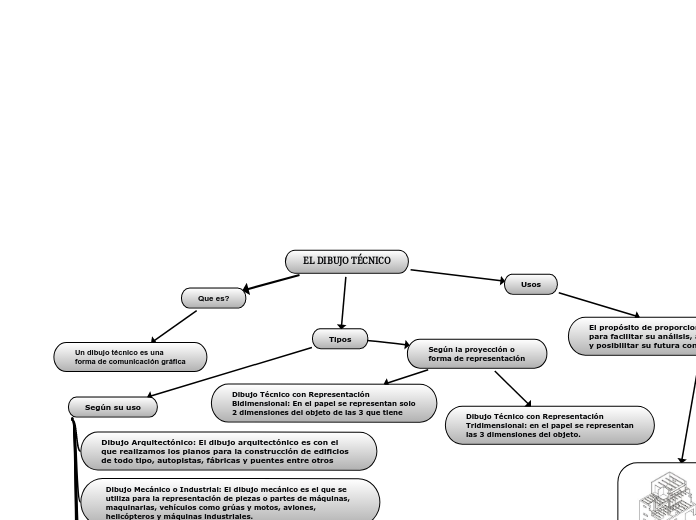

EL DIBUJO TÉCNICO

Usos

El propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar su futura construcción y mantenimiento.

Tipos

Según su uso

Dibujo Técnico de Instalaciones Sanitarias: Tiene por finalidad representar el posicionamiento de cada una de las piezas sanitarias: ducha, lavamanos, retrete,etc.Incluyendo la ubicación de las tuberías internas o externas.

Dibujo Urbanístico: Este tipo de dibujo se emplea en la organización de ciudades: en la ubicación de centros urbanos, zonas industriales, bulevares, calles, avenidas, jardines, autopistas, zonas recreativas entre otros.

Dibujo Topográfico: El dibujo topográfico nos representa gráficamente las características de una determinada extensión de terreno, mediante signos convencionalmente establecidos.

Dibujo Geológico: El dibujo geológico se emplea en geografía y en geología.

Dibujo Electrónico: Se utiliza para representar circuitos electrónicos.

Dibujo Eléctrico: Son planos de instalaciones eléctricas.

Dibujo Mecánico o Industrial: El dibujo mecánico es el que se utiliza para la representación de piezas o partes de máquinas, maquinarias, vehículos como grúas y motos, aviones, helicópteros y máquinas industriales.

Dibujo Arquitectónico: El dibujo arquitectónico es con el que realizamos los planos para la construcción de edificios de todo tipo, autopistas, fábricas y puentes entre otros

Según la proyección o forma de representación

Dibujo Técnico con Representación Tridimensional: en el papel se representan las 3 dimensiones del objeto.

Dibujo Técnico con Representación Bidimensional: En el papel se representan solo 2 dimensiones del objeto de las 3 que tiene

Que es?

Un dibujo técnico es una forma de comunicación gráfica
