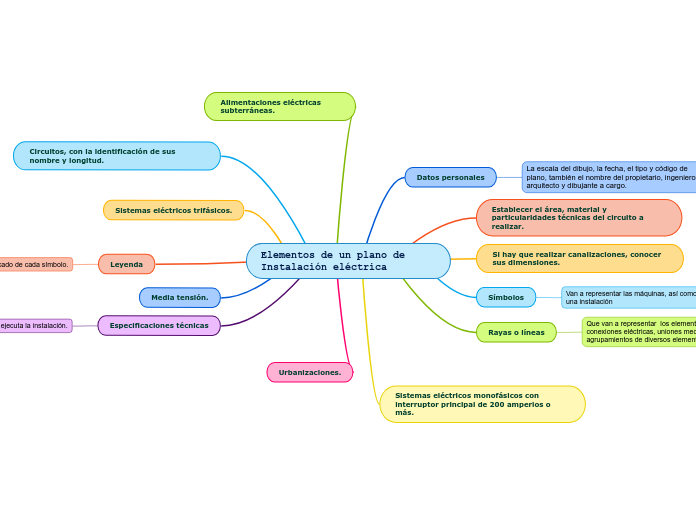

Elementos de un plano de Instalación eléctrica

Urbanizaciones.

Especificaciones técnicas

Guías que sirven al técnico que ejecuta la instalación.

Media tensión.

Leyenda

Precisión del significado de cada símbolo.

Sistemas eléctricos trifásicos.

Circuitos, con la identificación de sus nombre y longitud.

Alimentaciones eléctricas subterráneas.

Sistemas eléctricos monofásicos con interruptor principal de 200 amperios o más.

Rayas o líneas

Que van a representar los elementos eléctricos, conexiones eléctricas, uniones mecánicas, o agrupamientos de diversos elementos.

Símbolos

Van a representar las máquinas, así como las partes de una instalación

Si hay que realizar canalizaciones, conocer sus dimensiones.

Establecer el área, material y particularidades técnicas del circuito a realizar.

Datos personales

La escala del dibujo, la fecha, el tipo y código de plano, también el nombre del propietario, ingeniero, arquitecto y dibujante a cargo.
