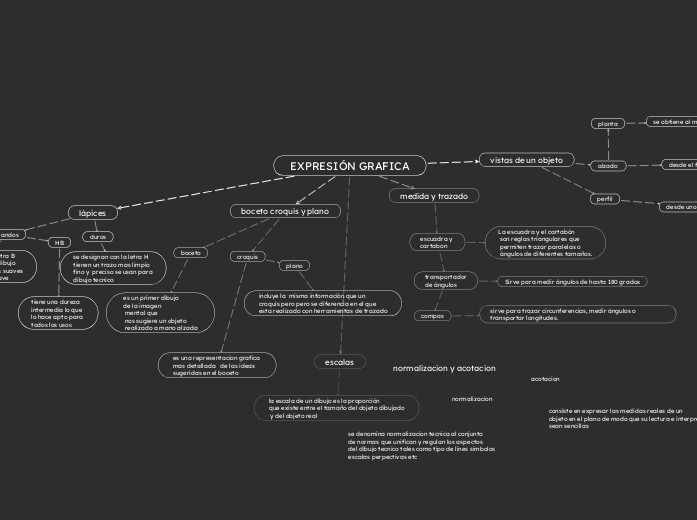

EXPRESIÓN GRAFICA

More like this

CONFLITO LINGÜÍSTICO

by Carmen Gomez

Evolució històrica de l'educació especial

by Sara Montero

Evolució històrica de l'EE

by Raquel Usach

DIBUIX TÈCNIC

by david magri

EXPRESIÓN GRAFICA

vistas de un objeto

perfil

desde uno de los laados

alzado

desde el frente

planta

se obtiene al mirar el objeto desde arriba

normalizacion y acotacion

acotacion

consiste en expresar las medidas reales de un objeto en el plano de modo que su lectura e interpretacion sean sencillas

normalizacion

se denomina normalizacion tecnica al conjunto de normas que unifican y regulan los aspectos del dibujo tecnico tales como tipo de lines simbolos escalas perpectivas etc

escalas

la escala de un dibujo es la proporción que existe entre el tamaño del objeto dibujado y del objeto real

medida y trazado

escuadra y cartabon

La escuadra y el cartabón son reglas triangulares que permiten trazar paralelas o ángulos de diferentes tamaños.

transportador de ángulos

Sirve para medir ángulos de hasta 180 grados

compas

sirve para trazar circunferencias, medir ángulos o transportar longitudes.

boceto croquis y plano

boceto

es un primer dibujo de la imagen mental que nos sugiere un objeto realizado a mano alzada

croquis

es una representacion grafica mas detallada de las ideas sugeridas en el boceto

plano

incluye la misma información que un croquis pero pero se diferencia en el que esta realizado con herramientas de trazado

lápices

blandos

HB

tiene una dureza intermedia lo que lo hace apto para todos los usos

son reconocidos por la letra B son adecuados para el dibujo artístico porque son mas suaves y tienen el trazo mas suave

duros

se designan con la letra H tienen un trazo mas limpio fino y preciso se usan para dibujo tecnico
