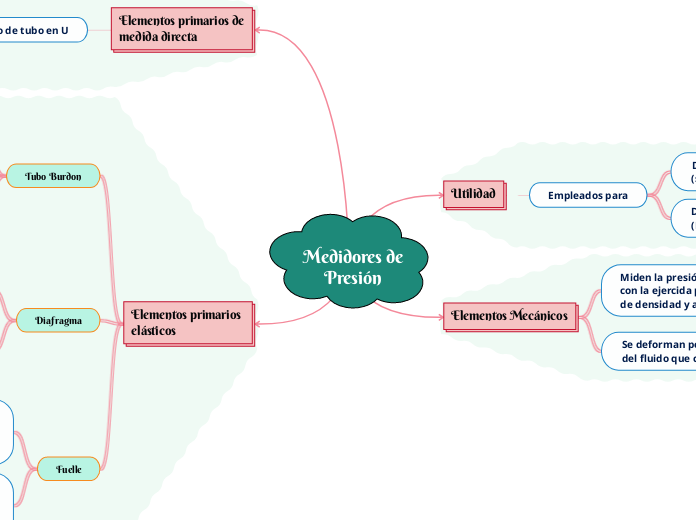

Medidores de Presión

Elementos primarios elásticos

Fuelle

esta presión estira el fuelle y el movimiento de su extremo libre se transforma en el movimiento de la aguja indicadora

tienen un elemento elástico en forma de fuelle (como el acordeón) al que se le aplica la presión a medir

Diafragma

Al medir hasta qué punto la membrana se dobla, el medidor puede detectar la presión exterior.

Cuando la presión exterior es baja, la presión de referencia dobla la membrana hacia afuera.

Tubo Burdon

Su funcionamiento está basado en el movimiento que realiza el tubo al ser sometido a una presión

Miden presiones relativas

El extremo inferior se encuentra abierto y el otro extremo cerrado

Elementos primarios de medida directa

Manómetro de tubo en U

Su funcionamiento está basado en el movimiento del líquido manométrico

Usado para medir presiones diferenciales

Elementos Mecánicos

Se deforman por la presión interna del fluido que contienen

Miden la presión comparándola con la ejercida por un líquido de densidad y altura conocidas

Utilidad

Empleados para

Determinar la presión relativa (Diferencial)

Para aire, gases o líquidos

Determinar la presión absoluta (sobrepresión y vacío)
