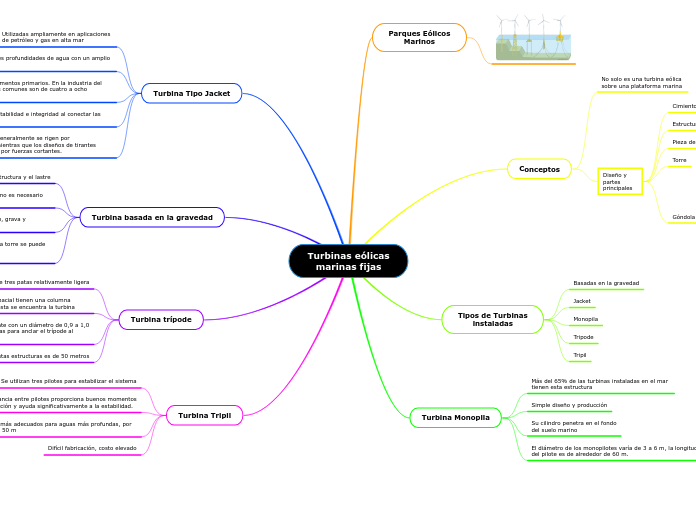

Turbinas eólicas marinas fijas

Turbina Tripil

Difícil fabricación, costo elevado

Esto los hace más adecuados para aguas más profundas, por ejemplo, 30 a 50 m

La distancia entre pilotes proporciona buenos momentos de reacción y ayuda significativamente a la estabilidad.

Se utilizan tres pilotes para estabilizar el sistema

Turbina trípode

La profundidad máxima de estas estructuras es de 50 metros

Se instalan pilotes (normalmente con un diámetro de 0,9 a 1,0 m) en cada posición de las patas para anclar el trípode al lecho marino

Estas estructuras de marco espacial tienen una columna central de acero, y debajo de esta se encuentra la turbina

Es una estructura de acero de tres patas relativamente ligera

Turbina basada en la gravedad

No requieren ninguna pieza de transición, y la torre se puede atornillar en la parte superior de la parte cilíndrica que sale del agua

El lecho marino debe prepararse con dragado, grava y hormigón.

La ventaja de este tipo de estructura es que no es necesario perforar ni martillar el suelo

Se estabilizan por el peso de la estructura y el lastre

Turbina Tipo Jacket

Los diseños de patas generalmente se rigen por momentos flectores, mientras que los diseños de tirantes generalmente se rigen por fuerzas cortantes.

Los tirantes brindan estabilidad e integridad al conectar las piernas.

Las piernas son los elementos primarios. En la industria del petróleo / gas, las más comunes son de cuatro a ocho patas.

Se utilizan en diferentes profundidades de agua con un amplio rango, 40-200 m.

Utilizadas ampliamente en aplicaciones de petróleo y gas en alta mar

Turbina Monopila

El diámetro de los monopilotes varía de 3 a 6 m, la longitud del pilote es de alrededor de 60 m.

Su cilindro penetra en el fondo del suelo marino

Simple diseño y producción

Más del 65% de las turbinas instaladas en el mar tienen esta estructura

Tipos de Turbinas instaladas

Tripil

Tripode

Monopila

Jacket

Basadas en la gravedad

Conceptos

Diseño y partes principales

Góndola

Carcasa

Componentes eléctricos

Generador

Tren Motriz

Rotor

Torre

Pieza de transición

Estructura y plataforma de soporte

Cimientos y sistema de amarre

No solo es una turbina eólica sobre una plataforma marina

Parques Eólicos Marinos
