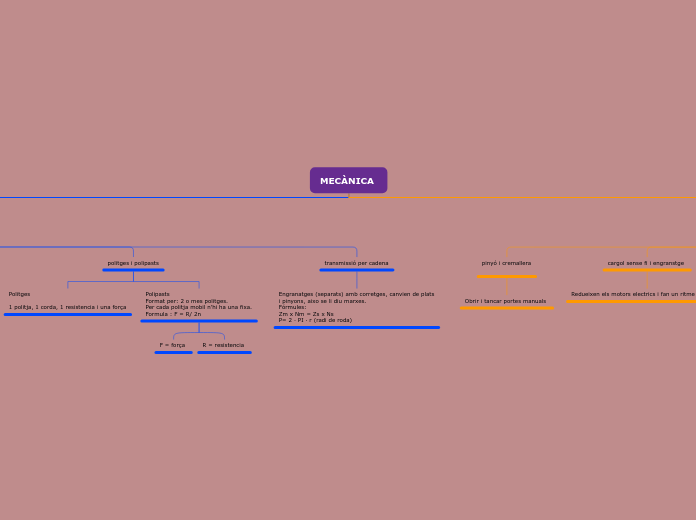

MECÀNICA

MECÀNICA 2

la junta cardan

transmet moviment rotacional entre dos eixos

Biela i manovella

transforma el moviment rotatiu en moviment rectilini alternatiu

Lleva i excèntrica

excèntrica

circular

lleva

triangular

cargol sense fi i engranstge

Redueixen els motors electrics i fan un ritme constant

pinyó i cremallera

Obrir i tancar portes manuals

MECÀNICA 1

transmissió per cadena

Engranatges (separats) amb corretges, canvien de plats i pinyons, aixo se li diu marxes. Fórmules: Zm x Nm = Zs x Ns P= 2 · PI · r (radi de roda)

politges i polipasts

Polipasts Format per: 2 o mes politges. Per cada politja mobil n'hi ha una fixa. Formula : F = R/ 2n

R = resistencia

F = força

Politges 1 politja, 1 corda, 1 resistencia i una força

engranatges

Fórmules: Zm · Nm = Zs · Ns I = Zm/ Zs o I = Ns/Nm

(rpm)

Z= dents

I = relació de transmissió del tren d'engranatges

palanques

Composta per: fulcre, barra rigida, força aplicada i una resistencia.

Formula: Bforça x força = Bresistencia x resistencia

Hi ha de: primer, segon i tercer grau
