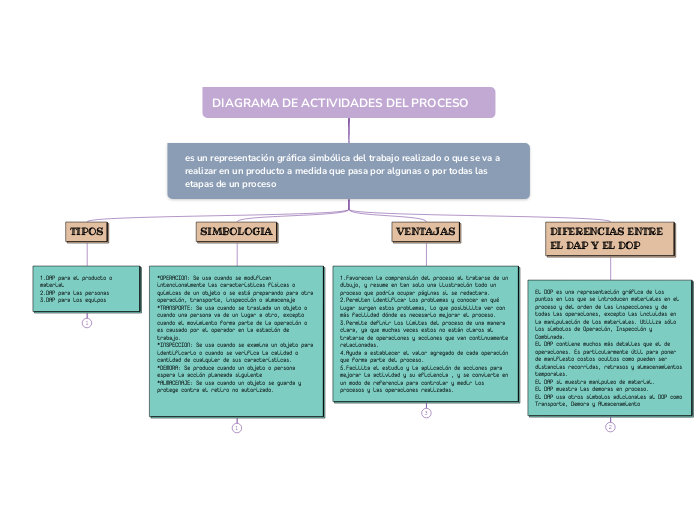

DIAGRAMA DE ACTIVIDADES DEL PROCESO

es un representación gráfica simbólica del trabajo realizado o que se va a realizar en un producto a medida que pasa por algunas o por todas las etapas de un proceso

DIFERENCIAS ENTRE EL DAP Y EL DOP

El DOP es una representación gráfica de los puntos en los que se introducen materiales en el proceso y del orden de las inspecciones y de todas las operaciones, excepto las incluidas en la manipulación de los materiales. Utiliza sólo los símbolos de Operación, Inspección y Combinada. El DAP contiene muchos más detalles que el de operaciones. Es particularmente útil para poner de manifiesto costos ocultos como pueden ser distancias recorridas, retrasos y almacenamientos temporales. El DAP si muestra manipuleo de material. El DAP muestra las demoras en proceso. El DAP usa otros símbolos adicionales al DOP como Transporte, Demora y Almacenamiento

El DOP es una representación gráfica de los puntos en los que se introducen materiales en el proceso y del orden de las inspecciones y de todas las operaciones, excepto las incluidas en la manipulación de los materiales. Utiliza sólo los símbolos de Operación, Inspección y Combinada.

VENTAJAS

1.Favorecen la comprensión del proceso al tratarse de un dibujo, y resume en tan solo una ilustración todo un proceso que podría ocupar páginas si se redactara. 2.Permiten identificar los problemas y conocer en qué lugar surgen estos problemas, lo que posibilita ver con más facilidad dónde es necesario mejorar el proceso. 3.Permite definir los límites del proceso de una manera clara, ya que muchas veces estos no están claros al tratarse de operaciones y acciones que van continuamente relacionadas. 4.Ayuda a establecer el valor agregado de cada operación que forma parte del proceso. 5.Facilita el estudio y la aplicación de acciones para mejorar la actividad y su eficiencia , y se convierte en un modo de referencia para controlar y medir los procesos y las operaciones realizadas.

Ayuda a establecer el valor agregado de cada operación que forma parte del proceso.

SIMBOLOGIA

*OPERACION: Se usa cuando se modifican intencionalmente las características físicas o químicas de un objeto o se está preparando para otra operación, transporte, inspección o almacenaje *TRANSPORTE: Se usa cuando se traslada un objeto o cuando una persona va de un lugar a otro, excepto cuando el movimiento forma parte de la operación o es causado por el operador en la estación de trabajo. *INSPECCION: Se usa cuando se examina un objeto para identificarlo o cuando se verifica la calidad o cantidad de cualquier de sus características. *DEMORA: Se produce cuando un objeto o persona espera la acción planeada siguiente *ALMACENAJE: Se usa cuando un objeto se guarda y protege contra el retiro no autorizado.

TIPOS

1.DAP para el producto o material 2.DAP para las personas 3.DAP para los equipos
