Se clasifica en 2 tipos:

manejan señales de corriente y de voltaje hace que tenga una escala de valores

estos circuitos solo pueden adoptar dos valores

Llamados estados

altos

bajos

todo circuito eléctrico esta formado por una fuente de energía

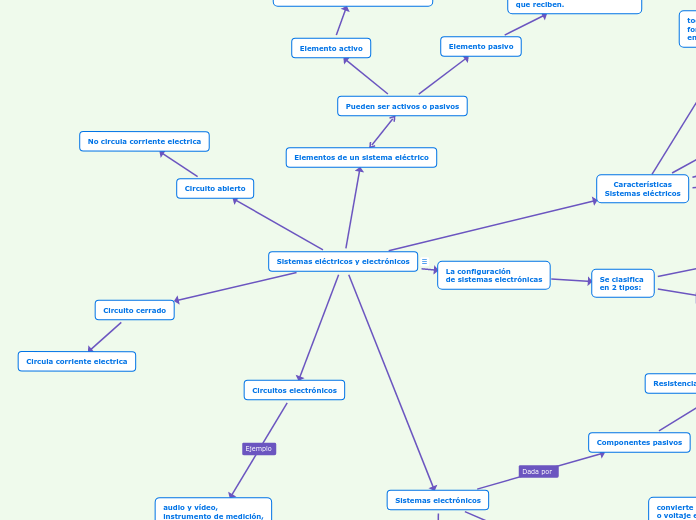

Sistemas eléctricos y electrónicos

mnb

La configuración de sistemas electrónicas

Elementos de un sistema eléctrico

Pueden ser activos o pasivos

Elemento pasivo

Almacenan o ceden la energia que reciben.

resistencias,bobinas y condensadores.

Elemento activo

Trasforman una energía cualquiera a un energía eléctrica que puede ser reversible o no.

Generadores de tensión y de corriente.

Circuitos electrónicos

audio y vídeo, instrumento de medición, sistema de alarmas, sistema de embebidos, entre otros.

Sistemas electrónicos

Componentes pasivos

Resistencias, diodos, condensadores, etc,

Se dividen en 3 partes

convierte la corriente o voltaje en señales físicamente útiles.

Manipula interpretan y transforman las señales.

Toman señales del mundo físico y las convierte en corriente o voltaje.

Son un conjunto de circuitos que interactúan entre si para obtener resultados.

Características Sistemas eléctricos

Algunos dispositivos abren y cierran circuitos llamados interruptores o llaves

Tiene que tener un elemento conductor a una fuente de tensión o de voltaje

Para producir la transformación es necesario que circule corriente por el circuito

Circuito abierto

No circula corriente electrica

Circuito cerrado

Circula corriente electrica
