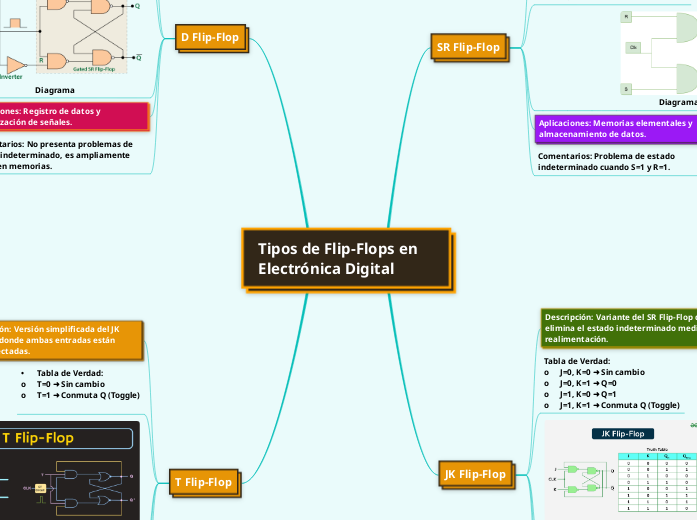

Tipos de Flip-Flops en Electrónica Digital

T Flip-Flop

Comentarios: Es un elemento clave en circuitos secuenciales y contadores binarios.

Aplicaciones: Contadores y divisores de frecuencia.

Diagrama

• Tabla de Verdad: o T=0 ➜ Sin cambio o T=1 ➜ Conmuta Q (Toggle)

Descripción: Versión simplificada del JK Flip-Flop donde ambas entradas están interconectadas.

D Flip-Flop

Comentarios: No presenta problemas de estado indeterminado, es ampliamente usado en memorias.

Aplicaciones: Registro de datos y sincronización de señales.

Diagrama

•Tabla de Verdad: o D=0 ➜ Q=0 o D=1 ➜ Q=1

Descripción: Dispositivo con una única entrada de datos (D), que almacena el valor en el flanco de la señal de reloj.

JK Flip-Flop

Comentarios: Su estabilidad lo hace versátil, pero puede presentar problemas de 'race' si no se usa correctamente.

Aplicaciones: Contadores y registros de desplazamiento.

Diagrama y tabla de la verdad

Tabla de Verdad: o J=0, K=0 ➜ Sin cambio o J=0, K=1 ➜ Q=0 o J=1, K=0 ➜ Q=1 o J=1, K=1 ➜ Conmuta Q (Toggle)

Descripción: Variante del SR Flip-Flop que elimina el estado indeterminado mediante realimentación.

SR Flip-Flop

Comentarios: Problema de estado indeterminado cuando S=1 y R=1.

Aplicaciones: Memorias elementales y almacenamiento de datos.

Diagrama con 2 AND Y 2 NOR

Tabla de Verdad: o S=0, R=0 ➜ Sin cambio o S=0, R=1 ➜ Q=0 (Reset) o S=1, R=0 ➜ Q=1 (Set) o S=1, R=1 ➜ Estado indeterminado

Descripción: Es un biestable con dos entradas, Set (S) y Reset (R), que controla el estado de salida.
