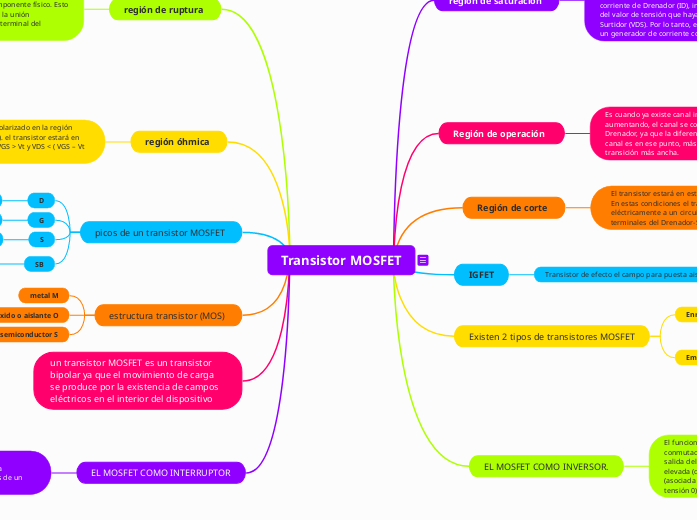

EL MOSFET COMO INTERRUPTOR
El MOSFET como interruptor se emplea frecuentemente en electrónica digital, para transmitir o no, los estados lógicos a través de un circuito.
un transistor MOSFET es un transistor bipolar ya que el movimiento de carga se produce por la existencia de campos eléctricos en el interior del dispositivo
estructura transistor (MOS)
semiconductor S
oxido o aislante O
metal M
picos de un transistor MOSFET
SB
substrato
esta terminal siempre está conectado o unido ala terminal fuente S
S
fuente
G
puerta
D
drenador
región óhmica
Cuando un MOSFET está polarizado en la región óhmica, el valor de RDS(on). el transistor estará en la región óhmica, cuando VGS > Vt y VDS < ( VGS – Vt ).
región de ruptura
Esta zona apenas se utiliza porque el transistor MOSFET pierde sus propiedades semiconductoras y se puede llegar a romper el componente físico. Esto hace referencia a que se rompe la unión semiconductora de la parte del terminal del drenador.
os transistores unipolares están limitados en tres magnitudes eléctricas:
potencia
este límite viene marcado por Pdmax, y es
la máxima potencia que puede disipar el componente.
corriente
no se puede superar un valor de corriente
por el drenador, conocido como Idmax.
tensión
no se puede superar el valor máximo de
tensión entre la puerta y el surtidor.
EL MOSFET COMO INVERSOR.
El funcionamiento del transistor MOSFET en conmutación implica que la tensión de entrada y salida del circuito posee una excursión de tensión, elevada (de 0 a VDD) entre los niveles lógicos alto H (asociada a la tensión VDD) y bajo L (asociada a la tensión 0).
Existen 2 tipos de transistores MOSFET
Empobrecimiento
Canal P
Canal N
Enriquecimiento
Estan los de canal P
Estan los de canal L
IGFET
Transistor de efecto el campo para puesta aislada
Región de corte
El transistor estará en esta región, cuando VGS < Vt. En estas condiciones el transistor MOSFET, equivale eléctricamente a un circuito abierto, entre los terminales del Drenador-Surtidor.
Región de operación
Es cuando ya existe canal inducido y VDS va aumentando, el canal se contrae en el lado del Drenador, ya que la diferencia de potencial Puerta-canal es en ese punto, más baja y la zona de transición más ancha.
región de saturación
El transistor MOSFET entra en esta zona cuando la tensión entre el Drenador y el Surtidor (VDS) supera un valor fijo denominado tensión de saturación En esta zona, el MOSFET mantiene constante su corriente de Drenador (ID), independientemente del valor de tensión que haya entre el Drenador y el Surtidor (VDS). Por lo tanto, el transistor equivale a un generador de corriente continua de valor ID.
